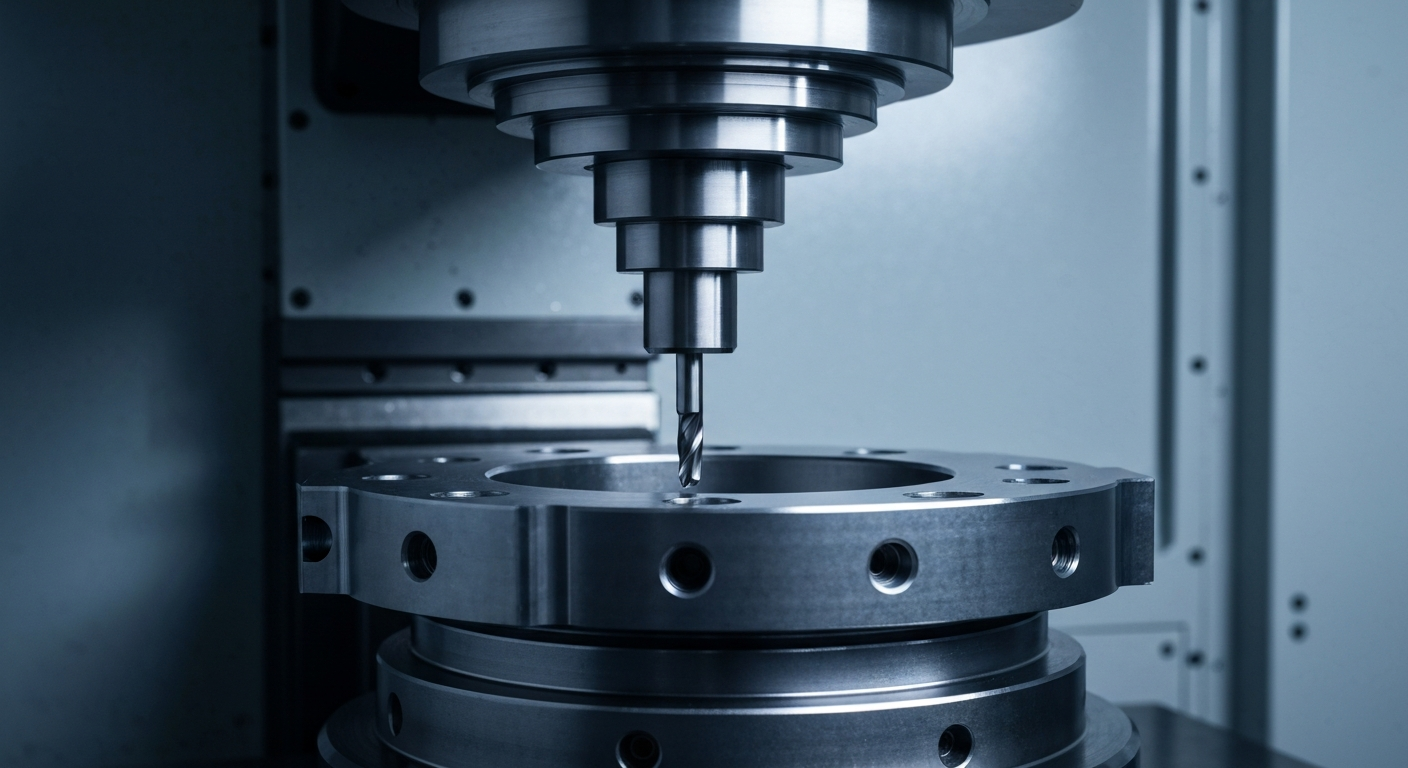

Introducción al Maquinado de 5 Ejes: Redefiniendo la Complejidad
En el dinámico mundo de la manufactura moderna, la demanda por piezas cada vez más complejas, con tolerancias estrictas y geometrías intrincadas, es una constante. Para responder a este desafío, la tecnología de maquinado CNC ha evolucionado significativamente, y una de sus innovaciones más impactantes es el maquinado de 5 ejes. Esta técnica no solo optimiza la producción, sino que abre un abanico de posibilidades que antes eran impensables o extremadamente costosas.
En EDRA México, con más de dos décadas de experiencia en soluciones CNC, corte láser y soldadura, comprendemos la importancia de estar a la vanguardia tecnológica. El maquinado de 5 ejes representa un pilar fundamental en nuestra oferta de valor, permitiéndonos entregar a nuestros clientes, desde gerentes de planta hasta ingenieros de manufactura y compradores industriales, componentes de la más alta calidad y complejidad.
¿Qué es el Maquinado CNC de 5 Ejes?
Para entender la relevancia del maquinado de 5 ejes, primero debemos comprender sus fundamentos. Tradicionalmente, las máquinas CNC operan en 3 ejes (X, Y, Z), permitiendo el movimiento lineal de la herramienta de corte o de la pieza de trabajo a lo largo de estas coordenadas cartesianas. Esto es suficiente para una gran variedad de piezas, pero limita la capacidad de acceder a ciertas caras o ángulos sin múltiples configuraciones.
El maquinado de 5 ejes, como su nombre lo indica, añade dos ejes rotativos adicionales a los tres ejes lineales estándar. Estos ejes rotativos (comúnmente designados como A y B, o A y C, o B y C, dependiendo de la configuración de la máquina) permiten que la herramienta de corte o la pieza de trabajo giren en múltiples planos. Esta capacidad de orientación simultánea es lo que distingue al maquinado de 5 ejes, transformándolo en una herramienta indispensable para la manufactura avanzada.
Los Ejes Adicionales y sus Configuraciones
- Eje A: Rotación alrededor del eje X.
- Eje B: Rotación alrededor del eje Y.
- Eje C: Rotación alrededor del eje Z.
Las configuraciones más comunes incluyen la mesa basculante/giratoria (donde la pieza gira) o el cabezal basculante/giratorio (donde la herramienta gira). Cada configuración ofrece ventajas específicas dependiendo de la aplicación y el tamaño de la pieza. La elección adecuada de la máquina de 5 ejes es crucial y debe ser evaluada en función de las necesidades de producción específicas, un aspecto en el que nuestro equipo técnico puede ofrecerle asesoramiento experto.
Ventajas Clave del Maquinado de 5 Ejes para Piezas Complejas
La adición de dos ejes rotativos ofrece una serie de ventajas significativas que impactan directamente la calidad, eficiencia y costo de producción de piezas complejas. Estas ventajas son la razón principal por la que empresas líderes en sectores como el aeroespacial, médico, automotriz y de moldes y troqueles están adoptando esta tecnología.
Mayor Precisión y Acabado Superficial Superior
Al poder orientar la herramienta de corte en ángulos óptimos, el maquinado de 5 ejes permite mantener una longitud de herramienta más corta y un ángulo de contacto constante. Esto reduce las vibraciones, minimiza las pasadas de desbaste y acabado, y resulta en una mayor precisión dimensional y un acabado superficial excepcionalmente liso. Para piezas donde la estética y la funcionalidad son críticas, esta es una ventaja invaluable.
Reducción de Múltiples Configuraciones y Tiempos de Ciclo
Una de las mayores eficiencias del maquinado de 5 ejes es la capacidad de maquinar múltiples caras de una pieza en una sola sujeción. Esto elimina la necesidad de reorientar la pieza manualmente varias veces, lo que no solo ahorra tiempo, sino que también reduce drásticamente el riesgo de errores de alineación y acumulación de tolerancias. Menos configuraciones significan menos tiempo de inactividad de la máquina y un menor tiempo total de ciclo de producción.
Capacidad para Maquinar Geometrías Intrincadas
El maquinado de 5 ejes sobresale en la producción de piezas con formas orgánicas, álabes, impelers, componentes de turbinas y moldes complejos. La capacidad de la herramienta para acercarse a la pieza desde prácticamente cualquier ángulo permite crear características que serían imposibles o extremadamente difíciles con máquinas de 3 ejes. Esto abre la puerta a la innovación en el diseño de productos.
Optimización de la Vida Útil de la Herramienta
Al poder mantener la herramienta en un ángulo de corte óptimo y distribuir el desgaste de manera más uniforme, el maquinado de 5 ejes puede prolongar significativamente la vida útil de las herramientas de corte. Esto se traduce en menores costos de herramientas y menos interrupciones por cambios de herramientas, mejorando la eficiencia general del proceso.
"La manufactura de 5 ejes no es solo una mejora incremental; es un cambio de paradigma que permite a los fabricantes superar las limitaciones tradicionales y producir componentes que antes se consideraban imposibles o económicamente inviables." – EDRA México.
Tipos de Maquinado de 5 Ejes
Dentro del concepto general de 5 ejes, existen principalmente dos modos de operación que definen cómo se utilizan los ejes adicionales:
Maquinado 3+2 (Posicionamiento Indexado)
En el maquinado 3+2, los dos ejes rotativos se utilizan para posicionar la pieza de trabajo o la herramienta en un ángulo específico, y luego la máquina realiza operaciones de maquinado en 3 ejes en esa posición fija. Es decir, los ejes rotativos se bloquean durante el corte. Este método es ideal para piezas que requieren acceso a múltiples caras, pero que no necesitan un movimiento simultáneo de los 5 ejes durante el corte. Ofrece muchas de las ventajas de las configuraciones múltiples con una sola sujeción.
Maquinado Simultáneo de 5 Ejes
Aquí, los cinco ejes (tres lineales y dos rotativos) se mueven y coordinan simultáneamente durante todo el proceso de corte. Este es el método que permite la creación de las geometrías más complejas y orgánicas, como superficies contorneadas, álabes de turbinas y cavidades profundas con paredes inclinadas. Requiere software CAM avanzado y un control CNC sofisticado para coordinar todos los movimientos de manera fluida y precisa.
Aplicaciones Industriales del Maquinado de 5 Ejes
La versatilidad y capacidad del maquinado de 5 ejes lo hacen indispensable en una amplia gama de industrias donde la precisión y la complejidad son críticas. En EDRA México, hemos visto cómo esta tecnología transforma la producción en diversos sectores:
- Industria Aeroespacial: Fabricación de álabes de turbinas, componentes estructurales de aviones, rotores y otros elementos con geometrías aerodinámicas complejas que requieren alta resistencia y bajo peso.
- Industria Médica: Producción de implantes ortopédicos (cadera, rodilla), instrumentos quirúrgicos, componentes protésicos y herramientas dentales que exigen biocompatibilidad, precisión extrema y acabados superficiales impecables.
- Automotriz: Maquinado de moldes para inyección de plástico, componentes de motor, colectores de admisión, cabezas de cilindro y otras piezas que requieren alta precisión para el rendimiento y la eficiencia.
- Fabricación de Moldes y Troqueles: Creación de moldes de inyección, matrices de estampación y herramientas de conformado con superficies complejas y acabados de espejo, reduciendo la necesidad de pulido manual.
- Energía: Componentes para turbinas eólicas, generadores y equipos de perforación, donde la durabilidad y la precisión son esenciales para la eficiencia y seguridad.
- Defensa: Fabricación de componentes de alta precisión para sistemas de armas, vehículos militares y equipos de comunicación.
En cada una de estas aplicaciones, el maquinado de 5 ejes no solo mejora la calidad del producto final, sino que también optimiza los tiempos de entrega y reduce los costos de producción a largo plazo.
Consideraciones Técnicas y de Implementación
La implementación exitosa del maquinado de 5 ejes no es simplemente adquirir una máquina; requiere una comprensión integral de varios factores técnicos y operativos. En EDRA México, acompañamos a nuestros clientes en este proceso para asegurar resultados óptimos.
Software CAM Avanzado
El corazón del maquinado de 5 ejes es el software de Fabricación Asistida por Computadora (CAM). Este software es el encargado de generar las trayectorias de herramienta complejas que coordinan los cinco ejes simultáneamente. La elección de un buen software CAM es crucial para aprovechar al máximo las capacidades de la máquina.
Herramientas de Corte Especializadas
Aunque muchas herramientas estándar pueden usarse, para ciertas aplicaciones de 5 ejes, pueden requerirse herramientas de corte especializadas que permitan acceder a cavidades profundas o crear superficies particulares. La selección adecuada de herramientas es vital para la calidad del acabado y la eficiencia del proceso.
Sistemas de Sujeción de Piezas
Dado que la pieza puede ser orientada en múltiples ángulos, los sistemas de sujeción deben ser robustos y permitir un acceso sin obstrucciones a las áreas de maquinado. Las mordazas de bajo perfil, los sistemas de vacío o las fijaciones modulares son comunes para asegurar la pieza de manera efectiva sin interferir con la trayectoria de la herramienta.
Capacitación y Experiencia del Operador
Operar y programar una máquina de 5 ejes requiere un nivel de habilidad y conocimiento superior al de las máquinas de 3 ejes. La capacitación continua del personal es esencial para maximizar la productividad y minimizar errores. En EDRA, nuestro personal está altamente calificado y en constante actualización para enfrentar los desafíos más complejos.
El Futuro del Maquinado de 5 Ejes y la Manufactura Avanzada
El maquinado de 5 ejes no es una tecnología estática; continúa evolucionando con innovaciones en controles CNC, software CAM, herramientas de corte y automatización. Se espera que la integración con la inteligencia artificial y el aprendizaje automático optimice aún más las trayectorias de herramienta y la detección de colisiones, llevando la eficiencia y la precisión a nuevos niveles.
La tendencia hacia la personalización masiva y la producción de lotes pequeños con alta complejidad también impulsará una mayor adopción del maquinado de 5 ejes. A medida que las industrias buscan reducir el tiempo de comercialización y mejorar la calidad del producto, esta tecnología se consolidará como un estándar en la manufactura avanzada.
Conclusión: EDRA México, Su Aliado en Maquinado de 5 Ejes
El maquinado CNC de 5 ejes es una tecnología transformadora que permite a las empresas superar los límites de la manufactura tradicional, abriendo la puerta a la producción de piezas con geometrías complejas, tolerancias ajustadas y acabados superiores. Sus ventajas en precisión, eficiencia y versatilidad lo hacen indispensable para las industrias más exigentes.
En EDRA México, estamos comprometidos con ofrecer soluciones de maquinado de 5 ejes de la más alta calidad. Nuestro equipo de ingenieros y técnicos expertos está listo para asesorarle y trabajar con usted para desarrollar las piezas más desafiantes. Con más de 20 años de experiencia, somos su socio estratégico en la manufactura avanzada en Iztapalapa, CDMX. Contáctenos hoy mismo para llevar sus proyectos al siguiente nivel.
