Introducción: El Desafío de la Precisión en Grandes Dimensiones
En el corazón de la manufactura industrial moderna, la precisión es un requisito innegociable. Cuando se trata de componentes de grandes dimensiones que exigen una planicidad excepcional, la elección del método de fabricación se vuelve crítica. EDRA México, con más de dos décadas de experiencia en soluciones CNC, corte láser y soldadura, entiende profundamente este dilema. Nuestros clientes, desde gerentes de planta hasta ingenieros de manufactura y compradores industriales, buscan constantemente la solución más eficiente y precisa para sus proyectos.
Este artículo tiene como objetivo desglosar dos de las opciones más prominentes para lograr superficies planas de alta precisión en piezas de gran tamaño: el maquinado CNC y el uso de placa rectificada. Exploraremos las características, ventajas y consideraciones de cada método, proporcionando una guía clara para tomar decisiones informadas que impacten positivamente la calidad y el costo de sus proyectos.
Comprendiendo la Alta Planicidad y sus Requerimientos
La planicidad se refiere a la medida en que una superficie se aproxima a un plano perfecto. En aplicaciones industriales, especialmente en sectores como la fabricación de maquinaria pesada, herramentales, mesas de trabajo de precisión o bases para equipos ópticos y de medición, la desviación de la planicidad debe ser mínima, a menudo en el rango de micras. Lograr esto en piezas de dimensiones considerables presenta desafíos únicos.
La necesidad de alta planicidad no es meramente estética; es funcional. Una superficie verdaderamente plana asegura el correcto ensamblaje, la distribución uniforme de cargas, el sellado hermético, la minimización de vibraciones y la precisión en el movimiento de componentes adyacentes. Sin una planicidad adecuada, los sistemas pueden fallar prematuramente, generar errores de medición o incluso comprometer la seguridad operativa.

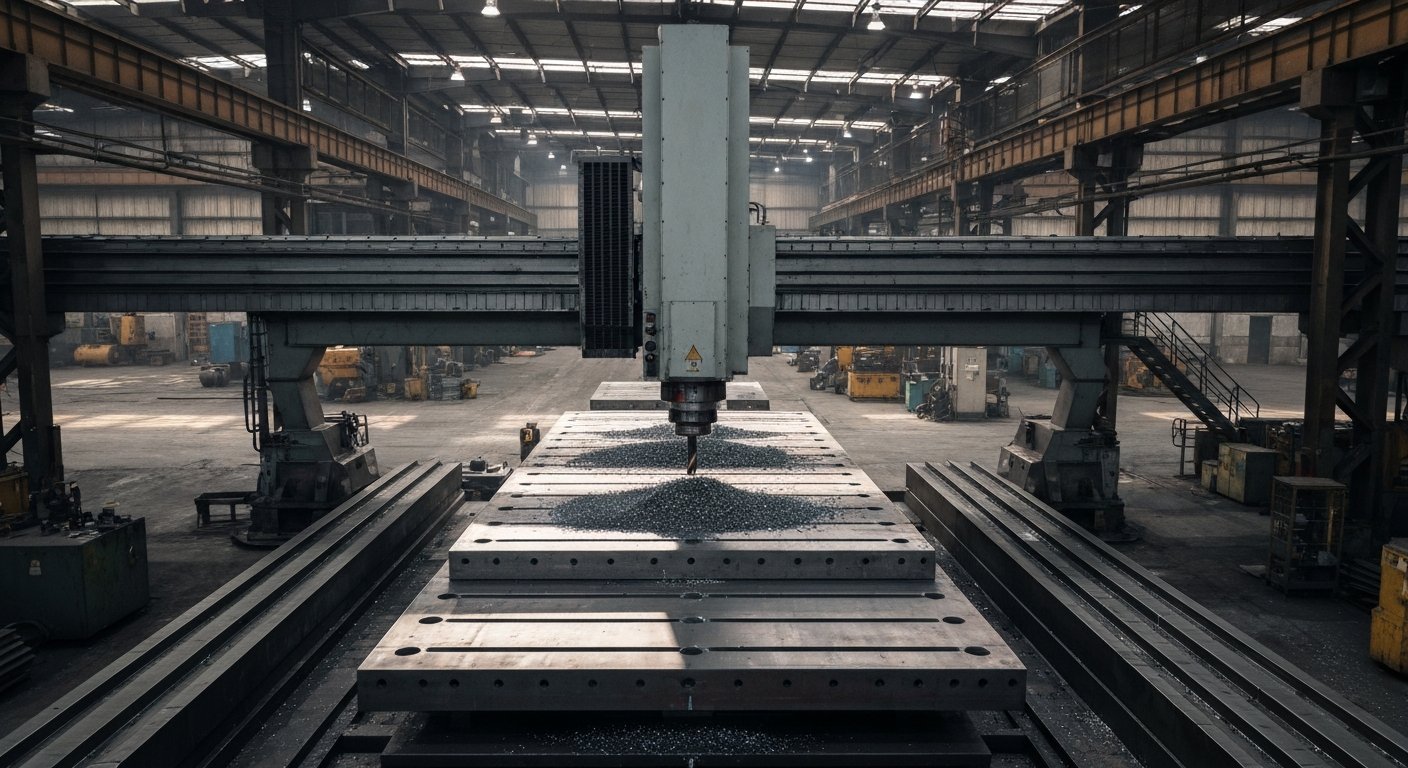

Opción 1: Maquinado CNC de Grandes Dimensiones
Ventajas del Maquinado CNC
El maquinado CNC (Control Numérico Computarizado) ofrece una versatilidad y capacidad de personalización inigualables. Para piezas de grandes dimensiones, una fresadora CNC de pórtico o de puente puede procesar materiales extensos con una precisión impresionante. La principal ventaja radica en la capacidad de crear geometrías complejas y características adicionales (agujeros, ranuras, cavidades) en una sola configuración, reduciendo la necesidad de múltiples operaciones y manipulaciones de la pieza.
- Flexibilidad de Diseño: Permite la creación de cualquier geometría, no solo superficies planas.
- Precisión Repetible: Una vez programado, el CNC puede replicar la misma pieza con alta consistencia.
- Integración de Operaciones: Es posible realizar varias operaciones (fresado, taladrado, roscado) en un solo ciclo.
- Control de Acabado Superficial: Se pueden lograr diferentes grados de acabado superficial mediante la selección de herramientas y parámetros de corte adecuados.
Consideraciones Clave en Maquinado CNC
Aunque potente, el maquinado CNC para grandes dimensiones requiere una inversión significativa en maquinaria y experiencia. El tamaño de la máquina debe ser adecuado para las dimensiones de la pieza. Además, la preparación del material, la estrategia de sujeción (fixturing) y la gestión del calor generado durante el proceso son cruciales para evitar deformaciones y garantizar la planicidad deseada.
"La precisión en el maquinado de grandes piezas no es solo una cuestión de la máquina; es una sinfonía de la programación, la sujeción, la herramienta y la experiencia del operador." – Equipo de Ingeniería de EDRA México.
Es fundamental trabajar con un proveedor que no solo tenga la capacidad de maquinaria, sino también el know-how para compensar las tensiones internas del material y las deformaciones térmicas, garantizando que la pieza final cumpla con las tolerancias de planicidad más estrictas.
Opción 2: Uso de Placa Rectificada

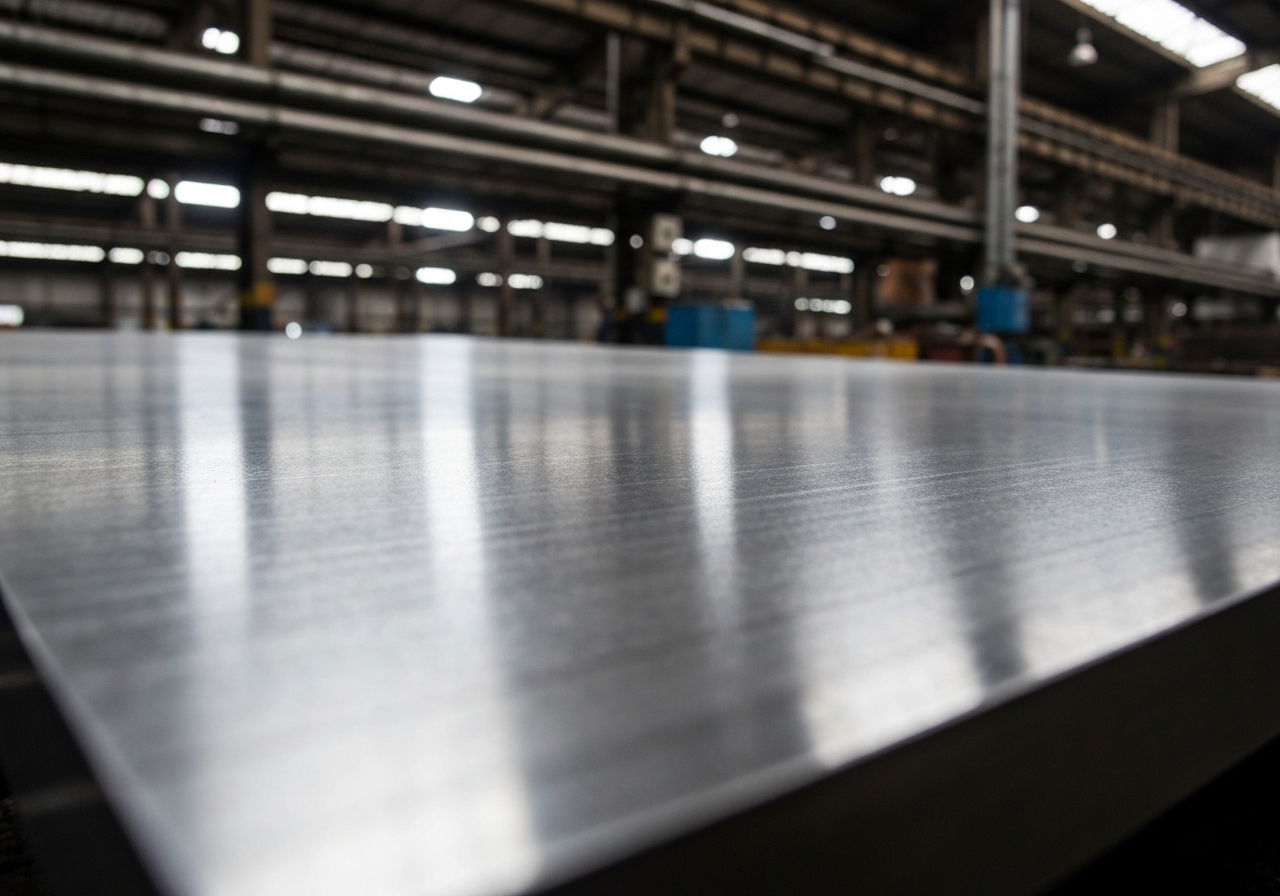

¿Qué es la Placa Rectificada?
La placa rectificada es un material que ya ha sido sometido a un proceso de rectificado de precisión en sus superficies principales por el fabricante. Esto significa que llega al cliente con una alta planicidad y un excelente acabado superficial de fábrica. Comúnmente disponible en aceros, aluminio y otros metales, estas placas están diseñadas para aplicaciones donde la planicidad es crítica y se requiere un punto de partida de alta precisión.
Ventajas de la Placa Rectificada
La principal ventaja de utilizar placa rectificada es el ahorro de tiempo y, potencialmente, de costos en el proceso de manufactura. Al eliminar la necesidad de un rectificado inicial o un maquinado de desbaste pesado para lograr la planicidad, se reducen los tiempos de ciclo y la complejidad de las operaciones en su taller.
- Planicidad Garantizada: Viene con especificaciones de planicidad y acabado superficial ya certificadas por el proveedor.
- Reducción de Tiempos de Maquinado: Minimiza el tiempo de preparación y maquinado para lograr la planicidad.
- Menor Riesgo de Deformación: El proceso de rectificado de fábrica suele aliviar tensiones internas del material.
- Consistencia del Material: Asegura una base uniforme para posteriores operaciones.
Limitaciones y Consideraciones
Aunque atractiva, la placa rectificada tiene sus propias limitaciones. La disponibilidad de dimensiones y espesores puede ser más restringida que la de material en bruto. Además, cualquier característica adicional que no sea una superficie plana (agujeros, ranuras, contornos complejos) aún requerirá maquinado, lo que puede introducir nuevas tensiones o afectar la planicidad original si no se maneja correctamente. El costo inicial por kilogramo de placa rectificada suele ser más alto que el del material en bruto.
Maquinado CNC vs. Placa Rectificada: Un Análisis Comparativo
La elección entre maquinado CNC y placa rectificada no es universal; depende en gran medida de los requisitos específicos de su proyecto. Aquí presentamos un análisis comparativo para ayudarle a tomar la mejor decisión:
- Geometría de la Pieza: Si la pieza requiere solo una superficie plana de alta precisión con mínimas características adicionales, la placa rectificada puede ser una opción más eficiente. Sin embargo, si la pieza tiene geometrías complejas, múltiples orificios, cavidades o contornos no planos, el maquinado CNC es indispensable.
- Tolerancias de Planicidad: Ambos métodos pueden alcanzar tolerancias muy ajustadas. La placa rectificada ofrece una planicidad de base garantizada. El maquinado CNC puede lograr una planicidad similar, pero requiere una configuración y programación expertas, así como un control riguroso del proceso.
- Volumen de Producción: Para lotes pequeños o prototipos de piezas complejas, el maquinado CNC ofrece flexibilidad. Para volúmenes medios a altos de piezas relativamente simples que se basan en una superficie plana, la placa rectificada puede acelerar la producción.
- Costos: El costo inicial de la placa rectificada es mayor. Sin embargo, el maquinado CNC para lograr la planicidad desde material en bruto puede ser costoso en tiempo de máquina y herramientas. Es fundamental realizar un análisis de costo-beneficio que considere el tiempo de procesamiento, el desperdicio de material, la mano de obra y la complejidad de la pieza.
- Tamaño de la Pieza: Para piezas extremadamente grandes, la disponibilidad de placa rectificada puede ser limitada. En estos casos, el maquinado CNC en fresadoras de gran formato es a menudo la única opción viable.
Factores Críticos para la Toma de Decisión
Experiencia del Fabricante
Independientemente del método elegido, la experiencia del proveedor es paramount. Un socio como EDRA México no solo posee la maquinaria, sino también el conocimiento profundo de los materiales, las tensiones residuales, las estrategias de sujeción y los parámetros de corte óptimos. Esto es vital para evitar deformaciones y garantizar que las tolerancias de planicidad se cumplan consistentemente.
Análisis de Costo-Beneficio Integral
No se limite al costo del material o al tiempo de máquina. Considere el costo total de propiedad, que incluye: preparación del material, tiempo de maquinado, herramientas, inspección de calidad, retrabajos potenciales y el impacto en el tiempo de comercialización. A veces, pagar más por una placa rectificada puede ahorrarle mucho en tiempo de maquinado y dolores de cabeza, mientras que en otras ocasiones, el maquinado CNC desde cero es la ruta más económica y flexible.
Especificaciones del Material
Algunos materiales son más propensos a la deformación durante el maquinado que otros. Un acero de alta aleación puede requerir un enfoque diferente al de una aleación de aluminio. La elección del material influirá en la viabilidad y la eficiencia de ambos métodos. Nuestro equipo técnico puede asesorarle sobre la mejor opción para su material específico.
EDRA México: Su Aliado Estratégico en Precisión
En EDRA México, comprendemos que cada proyecto es único. Nuestro equipo de ingenieros y técnicos está preparado para analizar sus requerimientos específicos, desde las tolerancias de planicidad hasta las dimensiones y la complejidad de la pieza. Con nuestra avanzada tecnología de maquinado CNC de grandes dimensiones y una profunda experiencia en el manejo de materiales de alta precisión, podemos guiarle en la elección del método más adecuado para su aplicación.
No solo ofrecemos servicios de maquinado; ofrecemos soluciones integrales. Desde el diseño inicial y la selección de materiales hasta la fabricación y la inspección final, nos aseguramos de que sus componentes cumplan y superen sus expectativas. Confíe en EDRA México para convertir sus desafíos de precisión en éxitos manufacturados.
Conclusión: La Decisión Inteligente para su Proyecto
La elección entre maquinado CNC y placa rectificada para componentes de grandes dimensiones y alta planicidad es una decisión estratégica que impacta directamente la calidad, el costo y el tiempo de entrega de sus proyectos. Mientras que el maquinado CNC ofrece una versatilidad y capacidad de personalización inigualables para geometrías complejas, la placa rectificada proporciona una base de alta precisión que puede acelerar la producción para piezas más sencillas.
La clave reside en una evaluación cuidadosa de las necesidades de su aplicación, la complejidad de la pieza, el volumen de producción y, crucialmente, la experiencia de su socio de fabricación. En EDRA México, estamos comprometidos a ser ese socio, ofreciéndole la experiencia y la tecnología necesarias para lograr la máxima precisión en sus proyectos industriales. Contáctenos hoy mismo para discutir sus requerimientos y encontrar la solución óptima.
