Introducción: La Decisión Crucial en Proyectos de Gran Formato
En el dinámico mundo de la manufactura industrial, la precisión y la eficiencia son pilares fundamentales, especialmente cuando se trata de componentes de gran formato. La elección del proceso de fabricación adecuado puede marcar una diferencia significativa en la calidad final, el rendimiento y el costo total de un proyecto. Para gerentes de planta, ingenieros de manufactura y compradores industriales, la disyuntiva entre optar por un maquinado CNC o una placa rectificada es recurrente y vital.
En EDRA México, con más de dos décadas de experiencia en soluciones de corte láser, soldadura y maquinado CNC de alta precisión desde Iztapalapa, entendemos la complejidad de esta decisión. Nuestro objetivo con este artículo es desglosar las características, ventajas y consideraciones de cada opción, proporcionándole la información necesaria para tomar la mejor elección para sus proyectos de gran formato.

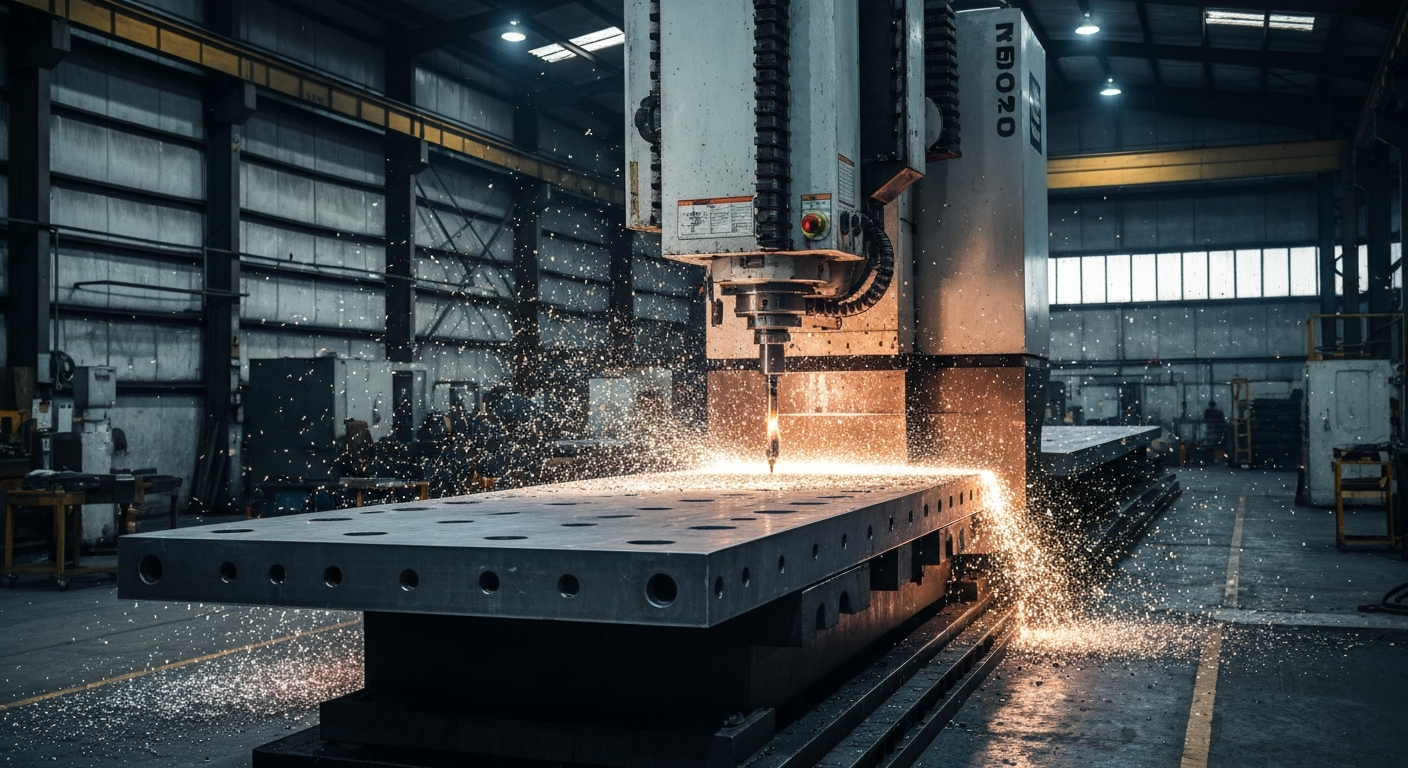

Maquinado CNC: Versatilidad y Precisión a la Medida
El maquinado CNC (Control Numérico Computarizado) representa la vanguardia en la fabricación de componentes con geometrías complejas y altas tolerancias. Utilizando software especializado, las máquinas CNC dirigen herramientas de corte para remover material de una pieza en bruto, siguiendo un diseño predefinido con una exactitud milimétrica. Esta tecnología es especialmente valiosa para piezas de gran formato que requieren características específicas, como cavidades, roscas, perforaciones o contornos personalizados.
La principal ventaja del maquinado CNC radica en su capacidad para producir piezas únicas o lotes de producción con una repetibilidad excepcional. Permite trabajar con una amplia gama de materiales, desde aceros y aluminios hasta plásticos técnicos, adaptándose a diversas aplicaciones industriales. Para proyectos de gran formato, el maquinado CNC ofrece la flexibilidad de crear superficies con planicidad y paralelismo controlados, además de integrar múltiples operaciones en un solo proceso, reduciendo tiempos y minimizando errores.

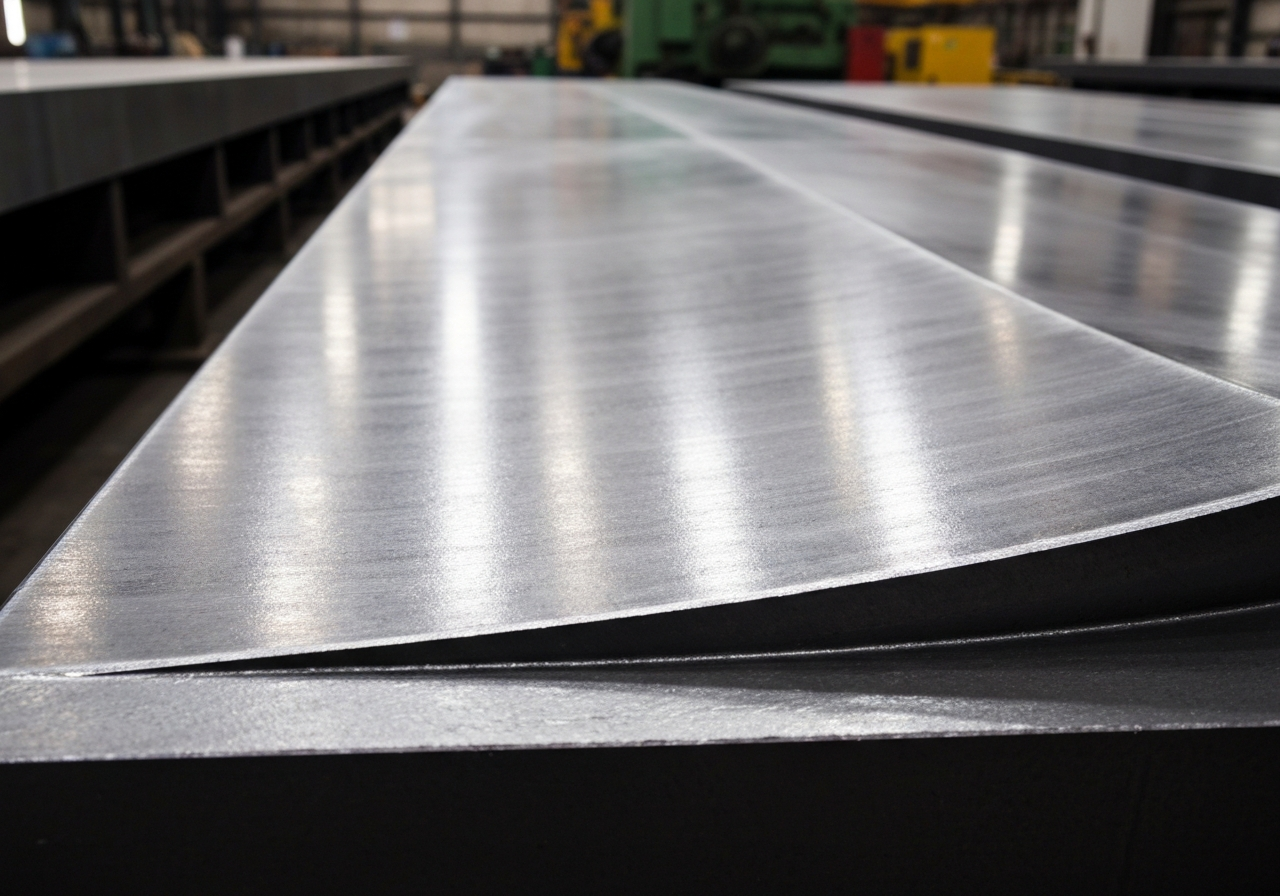

Placa Rectificada: La Base de la Planicidad y Estabilidad
Por otro lado, la placa rectificada se refiere a un tipo de material que ha sido sometido a un proceso de rectificado superficial para lograr una planicidad y un paralelismo excepcionales. Este proceso implica la eliminación de pequeñas capas de material de la superficie de la placa mediante muelas abrasivas, resultando en una superficie extremadamente lisa y dimensionalmente estable. Las placas rectificadas son la opción preferida cuando la principal prioridad es una base de referencia plana y estable, sin la necesidad de características geométricas complejas.
Las placas rectificadas son ampliamente utilizadas en aplicaciones donde la acumulación de errores de planicidad puede comprometer el rendimiento de un ensamble o la precisión de una máquina. Son ideales para bases de montaje, platinas de sujeción, mesas de máquinas-herramienta o cualquier componente que requiera una superficie de contacto de alta calidad. Si bien no ofrecen la versatilidad geométrica del maquinado CNC, su inherente planicidad y estabilidad las hacen insustituibles en ciertas aplicaciones críticas.
Factores Clave para la Elección: Un Análisis Comparativo
Para tomar la decisión correcta, es fundamental evaluar varios factores críticos que influirán directamente en el éxito de su proyecto. A continuación, desglosamos los puntos más relevantes:
Precisión y Tolerancias
- Maquinado CNC: Ofrece una precisión dimensional excepcional para geometrías complejas, con tolerancias cerradas en múltiples ejes. La planicidad y el paralelismo pueden ser controlados, pero dependen de la configuración del proceso y la capacidad de la máquina.
- Placa Rectificada: Su principal atributo es la planicidad y el paralelismo superiores, esenciales para superficies de referencia. Las tolerancias de planicidad suelen ser más estrictas que las obtenidas por maquinado convencional en una superficie amplia.
Geometría y Complejidad
- Maquinado CNC: Ideal para piezas con formas complejas, orificios, cavidades, rebajes, roscas y contornos específicos. Permite la integración de múltiples características en una sola pieza de gran formato.
- Placa Rectificada: Se centra en la creación de una superficie plana y lisa. No es la opción adecuada si la pieza requiere características geométricas complejas más allá de la superficie plana.
Costos y Tiempos de Producción
- Maquinado CNC: Los costos pueden variar significativamente según la complejidad de la pieza, el material y el volumen de producción. Los tiempos de programación y configuración iniciales pueden ser mayores, pero la producción en serie es eficiente.
- Placa Rectificada: Generalmente, el costo se asocia más al material base y al proceso de rectificado. Puede ser más económico para grandes superficies donde solo se requiere planicidad, pero agregar características de maquinado posteriores incrementaría el costo total.
Materiales y Acabados Superficiales
- Maquinado CNC: Permite trabajar con una vasta gama de metales (aceros, aluminios, bronces) y plásticos. Los acabados superficiales pueden variar desde rugosos hasta muy finos, dependiendo de las herramientas y parámetros de corte.
- Placa Rectificada: Comúnmente disponible en aceros para herramientas o aceros estructurales. El acabado superficial es inherente al proceso de rectificado, resultando en una textura muy fina y una apariencia brillante.
Aplicaciones Típicas: ¿Cuándo Usar Cada Opción?
La elección entre maquinado CNC y placa rectificada se aclara al considerar las aplicaciones específicas:
Cuándo Optar por Maquinado CNC de Gran Formato
- Moldes y Troqueles de Gran Tamaño: Donde se requieren cavidades, núcleos y guías con alta precisión y geometrías complejas.
- Componentes Estructurales para Maquinaria Pesada: Bases, soportes y bancadas que necesitan orificios de montaje precisos, ranuras y superficies de acoplamiento.
- Piezas para la Industria Aeroespacial o Automotriz: Donde la relación resistencia-peso y la precisión dimensional son críticas en componentes de gran tamaño.
- Prototipos de Gran Escala: Para validar diseños y funcionalidades antes de la producción en masa.
Cuándo Optar por Placa Rectificada
- Bases de Maquinaria de Precisión: Para asegurar una superficie de referencia estable y sin deformaciones.
- Platinas de Sujeción y Calibración: Donde la planicidad es esencial para el correcto posicionamiento y alineación de piezas.
- Superficies de Deslizamiento o Apoyo: En sistemas lineales o guías que requieren un movimiento suave y preciso.
- Herramientas de Medición y Verificación: Para construir dispositivos que necesitan una base de referencia extremadamente plana.
“La elección del proceso no es solo una cuestión técnica, sino una decisión estratégica que impacta la eficiencia, la calidad y la rentabilidad del proyecto. Es fundamental entender las fortalezas de cada método para aplicarlos donde generen el mayor valor.” – Equipo de Ingeniería, EDRA México.
La Experiencia de EDRA México en Maquinado de Gran Formato
En EDRA México, contamos con la infraestructura y el conocimiento técnico para abordar sus proyectos de gran formato, ya sea que requieran maquinado CNC de alta complejidad o la precisión de placas rectificadas. Nuestra maquinaria de última generación y nuestro equipo de ingenieros y técnicos especializados nos permiten ofrecer soluciones integrales que cumplen con los estándares más exigentes de la industria.
Desde la fase de diseño y consultoría hasta la fabricación y el control de calidad, trabajamos de la mano con nuestros clientes para entender sus necesidades específicas y proponer la solución más eficiente. Nuestra experiencia en maquinado de gran formato abarca una amplia gama de sectores, garantizando resultados que superan las expectativas en términos de precisión, durabilidad y rendimiento.
Recomendaciones Finales y Consultoría Personalizada
La decisión entre maquinado CNC y placa rectificada para sus proyectos de gran formato no siempre es sencilla y, en ocasiones, puede requerir una combinación de ambos procesos. Para piezas con geometrías complejas y la necesidad de una superficie de montaje extremadamente plana, podría considerarse un maquinado CNC inicial seguido de un rectificado final de las superficies críticas.
Le recomendamos encarecidamente que consulte con nuestro equipo técnico en EDRA México. Analizaremos sus planos, requisitos de tolerancia, volumen de producción y presupuesto para ofrecerle una asesoría personalizada. Nuestro objetivo es optimizar sus procesos de manufactura y asegurar que cada componente de gran formato cumpla con los más altos estándares de calidad y funcionalidad.
No dude en contactarnos para discutir su próximo proyecto. Estamos en Iztapalapa, CDMX, listos para ser su aliado estratégico en soluciones de maquinado de precisión.
