Introducción: La Crucial Decisión para Componentes de Gran Precisión
En el mundo de la manufactura moderna, la precisión y la calidad superficial son factores no negociables, especialmente cuando hablamos de componentes de grandes dimensiones. Para ingenieros de manufactura, gerentes de planta y compradores industriales, la elección del proceso de fabricación adecuado puede significar la diferencia entre el éxito y el fracaso de un proyecto. Dos de las opciones más comunes para lograr superficies planas y tolerancias estrictas en piezas de gran tamaño son el maquinado CNC y el uso de placas rectificadas.
En EDRA México, con más de dos décadas de experiencia en soluciones de maquinado CNC, corte láser y soldadura, entendemos los desafíos que implica esta decisión. Este artículo busca ser una guía práctica para desglosar las características, ventajas y consideraciones clave de cada método, ayudándole a determinar cuál es la mejor opción para sus necesidades específicas, optimizando tanto el rendimiento como la inversión.
Entendiendo el Maquinado CNC para Grandes Dimensiones
El maquinado CNC (Control Numérico Computarizado) es un proceso de fabricación sustractiva que utiliza herramientas de corte controladas por computadora para remover material de una pieza de trabajo. Cuando se trata de grandes dimensiones, la capacidad de las máquinas CNC modernas permite trabajar con piezas de tamaños considerables, manteniendo una alta precisión.
Ventajas del Maquinado CNC en Grandes Formatos
- Flexibilidad de Diseño: El CNC ofrece una versatilidad inigualable para crear geometrías complejas, orificios, ranuras y contornos personalizados en una sola configuración, algo que es difícil de lograr con procesos de rectificado puro.
- Precisión Dimensional: Las máquinas CNC de última generación pueden alcanzar tolerancias dimensionales muy ajustadas, incluso en piezas grandes. La repetibilidad es excelente, lo que es crucial para la producción en serie o la consistencia entre lotes.
- Integración de Múltiples Operaciones: Es posible realizar varias operaciones (fresado, taladrado, roscado) en una misma máquina, reduciendo los tiempos de configuración y el manejo de la pieza. Esto agiliza el proceso y minimiza posibles errores de alineación.
- Materiales Diversos: El maquinado CNC es compatible con una amplia gama de materiales, desde aceros aleados y aceros inoxidables hasta aluminios, plásticos de ingeniería y materiales compuestos.
Desafíos del Maquinado CNC para Alta Planicidad en Placas Grandes
A pesar de sus múltiples ventajas, lograr una planicidad extremadamente alta en placas de grandes dimensiones mediante maquinado CNC presenta desafíos específicos que deben ser cuidadosamente gestionados.
Consideraciones Clave para la Planicidad
- Deformación por Esfuerzos Internos: Los materiales, especialmente los aceros, pueden tener esfuerzos internos residuales de su proceso de fabricación (laminado, forja). Al remover material, estos esfuerzos se liberan, pudiendo causar deformaciones y pérdida de planicidad. Para mitigar esto, se pueden aplicar procesos de alivio de esfuerzos intermedios.
- Capacidad de la Máquina: La rigidez de la máquina, la longitud de las herramientas y la estrategia de corte son críticas. Las máquinas deben ser lo suficientemente robustas para evitar vibraciones y deflexiones durante el maquinado de grandes superficies.
- Estrategia de Maquinado: Para lograr planicidad, se requieren pasadas de acabado muy finas, con herramientas de gran diámetro y geometrías específicas, minimizando la presión de corte y el calentamiento. La secuencia de desbaste y acabado es fundamental.
- Monitoreo y Medición: La verificación de la planicidad en grandes superficies requiere equipos de metrología adecuados, como brazos de medición 3D o láser trackers, para asegurar que se cumplan las tolerancias requeridas.

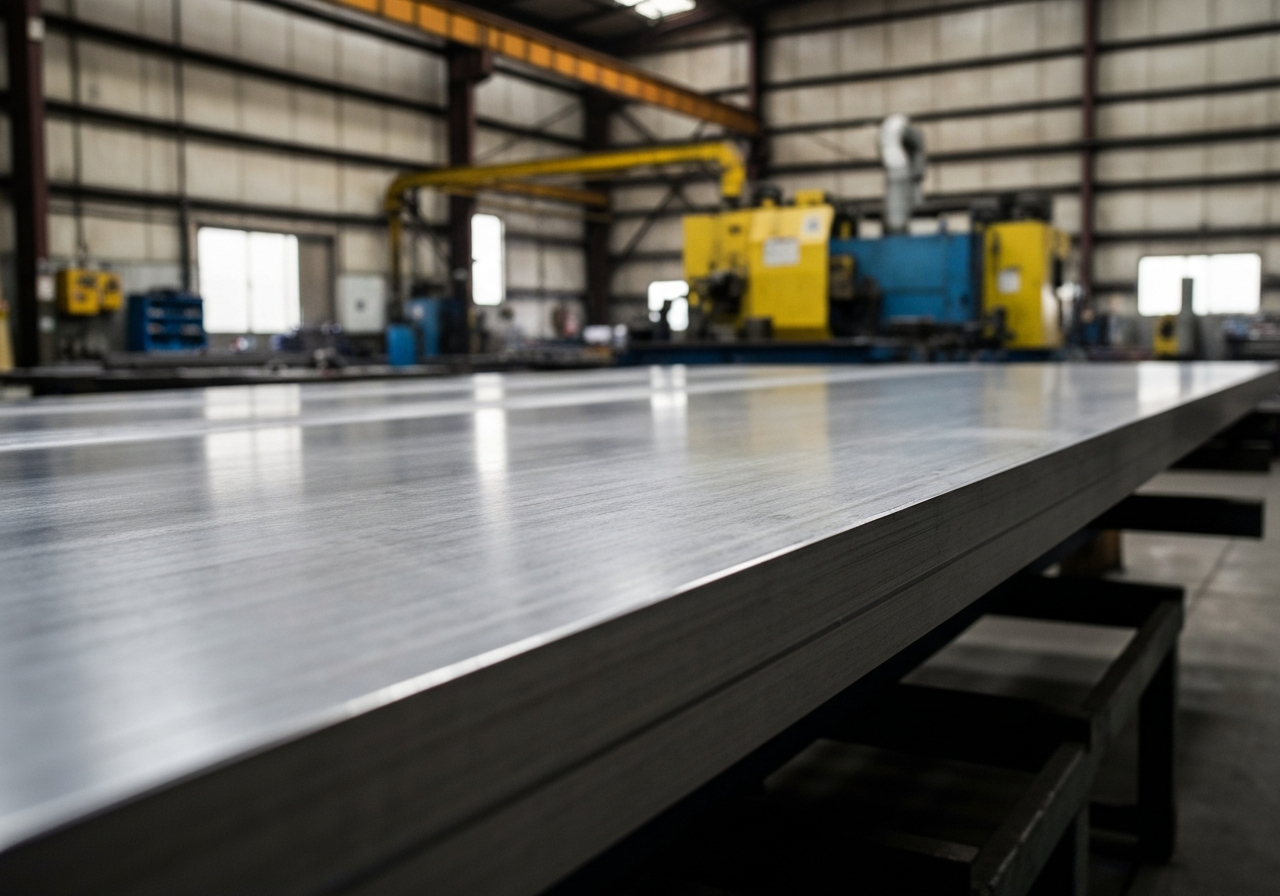

Explorando la Placa Rectificada: El Estándar de la Planicidad
La rectificación es un proceso de acabado abrasivo que utiliza una muela giratoria para remover pequeñas cantidades de material de una superficie, logrando una alta precisión dimensional y, sobre todo, una excelente calidad superficial y planicidad. Las placas rectificadas se fabrican específicamente para aplicaciones donde estos atributos son críticos.
Ventajas de la Placa Rectificada
- Planicidad Superior: La rectificación es el método por excelencia para lograr la más alta planicidad y paralelismo. Las tolerancias de planicidad que se pueden alcanzar son generalmente más estrictas que las obtenidas por maquinado CNC convencional.
- Acabado Superficial Fino: Produce acabados superficiales con rugosidades muy bajas, lo que es ideal para aplicaciones que requieren un contacto íntimo entre superficies, como bases de máquinas de precisión, mesas de trabajo o componentes de metrología.
- Menor Deformación por Esfuerzos: Al remover material en cantidades muy pequeñas y con un proceso de corte más suave (abrasivo), el impacto en los esfuerzos internos del material es menor en comparación con el maquinado CNC, lo que reduce el riesgo de deformación.
- Consistencia: Las placas rectificadas suelen ofrecer una gran uniformidad en sus propiedades y dimensiones a lo largo de toda la superficie.
Limitaciones y Consideraciones de la Placa Rectificada
Aunque la rectificación es ideal para la planicidad, también tiene sus propias limitaciones que deben ser consideradas al momento de la selección del proceso.
Restricciones y Desafíos
- Geometrías Simples: La rectificación está limitada a superficies planas o con geometrías muy simples. No es un proceso adecuado para crear orificios, ranuras, contornos complejos o chaflanes internos. Si se requieren estas características, se necesitará un proceso de maquinado previo o posterior.
- Costo y Disponibilidad: Las placas rectificadas de grandes dimensiones pueden ser más costosas y tener tiempos de entrega más largos, ya que no todos los proveedores cuentan con la capacidad para rectificar piezas de gran tamaño.
- Materiales Específicos: Aunque se pueden rectificar diversos materiales, algunos son más adecuados que otros. La dureza del material es un factor importante.
- Integridad del Material: Un rectificado inadecuado puede generar quemaduras superficiales o microfisuras, afectando la integridad del material. Es crucial contar con operadores experimentados y equipos calibrados.
“La elección del proceso de fabricación adecuado no solo impacta la calidad final del producto, sino también la eficiencia y la rentabilidad de toda la cadena de producción. Una comprensión profunda de las capacidades y limitaciones de cada tecnología es esencial para la toma de decisiones estratégicas.”
¿Cuándo Elegir Maquinado CNC y Cuándo Placa Rectificada?
La decisión final dependerá de una evaluación cuidadosa de los requisitos específicos de su aplicación. Aquí le presentamos un resumen para guiarle:
Maquinado CNC: Su Mejor Opción Si...
- Necesita crear geometrías complejas, orificios, ranuras o contornos en la misma pieza.
- Las tolerancias de planicidad son importantes, pero no críticas (e.g., +/- 0.05 mm o rangos similares en grandes dimensiones).
- Requiere alta flexibilidad para cambios de diseño o prototipos.
- Busca integrar múltiples operaciones en un solo proceso.
- Trabaja con materiales diversos y tamaños que se ajustan a las capacidades de las máquinas CNC de gran formato.
- El costo inicial de la materia prima debe ser menor, procesando material en bruto.
Placa Rectificada: Su Mejor Opción Si...
- La planicidad es el requisito más crítico (e.g., +/- 0.01 mm o incluso más estrictas en grandes superficies).
- Necesita un acabado superficial extremadamente fino para aplicaciones de contacto o sellado.
- La geometría de la pieza es predominantemente plana y no requiere muchas características complejas.
- Está dispuesto a invertir en un material de base pre-procesado para asegurar la máxima planicidad.
- La aplicación involucra bases de máquinas de precisión, mesas de metrología, bancadas o herramentales de alta exactitud.
Consideraciones Adicionales para Grandes Dimensiones y Alta Planicidad
Más allá de la elección del proceso, existen factores complementarios que influyen significativamente en el éxito de su proyecto.
Factores Críticos a Evaluar
- Material del Componente: La selección del material es fundamental. Algunos materiales son inherentemente más estables y menos propensos a la deformación que otros. Consulte con expertos para elegir el material que mejor se adapte a su aplicación y proceso.
- Alivio de Esfuerzos: Para piezas de gran tamaño, especialmente en acero, un tratamiento térmico de alivio de esfuerzos antes o entre las etapas de maquinado puede ser crucial para minimizar la deformación y mantener la planicidad a largo plazo.
- Capacidad del Proveedor: Asegúrese de que su proveedor cuente con la maquinaria adecuada (CNC de gran formato, rectificadoras de superficie de gran capacidad), herramientas de metrología certificadas y la experiencia necesaria para manejar piezas de grandes dimensiones con los requisitos de planicidad deseados.
- Diseño para Manufactura (DFM): Un diseño que considere las limitaciones y capacidades de cada proceso desde el inicio puede ahorrar tiempo y costos significativos. Un diálogo temprano con su proveedor es invaluable.
- Inspección y Control de Calidad: Implementar un plan de inspección riguroso con equipos de medición adecuados (láser trackers, brazos de medición, galgas de planicidad) es vital para verificar que las tolerancias de planicidad se cumplan.
EDRA México: Su Socio Estratégico en Maquinados de Precisión
En EDRA México, estamos comprometidos a ofrecer soluciones de maquinado CNC que cumplan con los más altos estándares de calidad y precisión. Con una trayectoria de más de 20 años en la industria, contamos con la infraestructura, la tecnología y el talento humano para abordar proyectos de grandes dimensiones y alta exigencia en planicidad.
Nuestro equipo de ingenieros y técnicos especializados está listo para asesorarle en la elección del proceso más adecuado para su aplicación. Desde el diseño inicial hasta la entrega final, trabajamos de la mano con nuestros clientes para asegurar que cada componente no solo cumpla, sino que supere sus expectativas. Ya sea que su proyecto requiera la flexibilidad del maquinado CNC de gran formato o la planicidad inigualable de una placa rectificada, en EDRA México encontrará un aliado confiable para llevar sus ideas a la realidad.
Conclusión: Optimizando la Precisión y el Costo
La decisión entre maquinado CNC y placa rectificada para componentes de grandes dimensiones y alta planicidad es compleja y multifacética. No existe una respuesta única, sino una que depende intrínsecamente de los requisitos específicos de su aplicación, las tolerancias críticas, la geometría de la pieza y el presupuesto disponible.
Esperamos que esta guía le haya proporcionado una visión clara de las capacidades y limitaciones de cada método, permitiéndole tomar una decisión informada. En EDRA México, estamos a su disposición para analizar sus necesidades y proponerle la solución más eficiente y efectiva. ¡Contáctenos hoy mismo para llevar sus proyectos al siguiente nivel de precisión!
