Introducción: La Planicidad como Pilar de la Precisión Industrial
En el corazón de la manufactura moderna, la precisión superficial es un factor crítico que determina el rendimiento y la fiabilidad de innumerables componentes y sistemas. Dentro de este espectro, la planicidad en grandes dimensiones se erige como un desafío particular y una necesidad imperante en sectores que van desde la automotriz y aeroespacial hasta la maquinaria pesada y la fabricación de moldes.
En EDRA México, con más de dos décadas de experiencia en soluciones de maquinado CNC, corte láser y soldadura, entendemos que la elección del método adecuado para lograr superficies planas en piezas de gran tamaño no es trivial. Implica una evaluación cuidadosa de las tolerancias requeridas, el material, el presupuesto y los tiempos de entrega. Este artículo busca ser una guía práctica para gerentes de planta, ingenieros de manufactura y compradores industriales, desglosando dos de las opciones más comunes y efectivas: el maquinado CNC de precisión y el uso de placa rectificada.
Comprendiendo la Planicidad y su Impacto en la Industria
La planicidad se refiere al grado en que una superficie se ajusta a un plano perfecto. En el contexto industrial, una superficie es “plana” si todos sus puntos se encuentran dentro de un rango de tolerancia especificado respecto a un plano de referencia. Las desviaciones, por mínimas que sean, pueden tener consecuencias significativas:
- Fallas de sellado: En aplicaciones donde se requiere un cierre hermético, como carcasas de bombas o bridas, una falta de planicidad puede provocar fugas.
- Desalineación y vibración: Componentes montados sobre superficies no planas pueden sufrir desalineaciones, generando vibraciones excesivas, desgaste prematuro y fallas operativas.
- Reducción de vida útil: La distribución desigual de cargas debido a superficies irregulares puede concentrar tensiones, acortando la vida útil del componente.
- Problemas de montaje: Dificultades para ensamblar piezas o para que estas encajen correctamente, aumentando los tiempos y costos de producción.
Lograr la planicidad deseada, especialmente en piezas de grandes dimensiones, requiere una comprensión profunda de las capacidades de cada proceso y una ejecución impecable. EDRA México se especializa en ofrecer soluciones que cumplen con los más altos estándares de planicidad para sus proyectos.
Opción 1: Maquinado CNC de Precisión para Planicidad

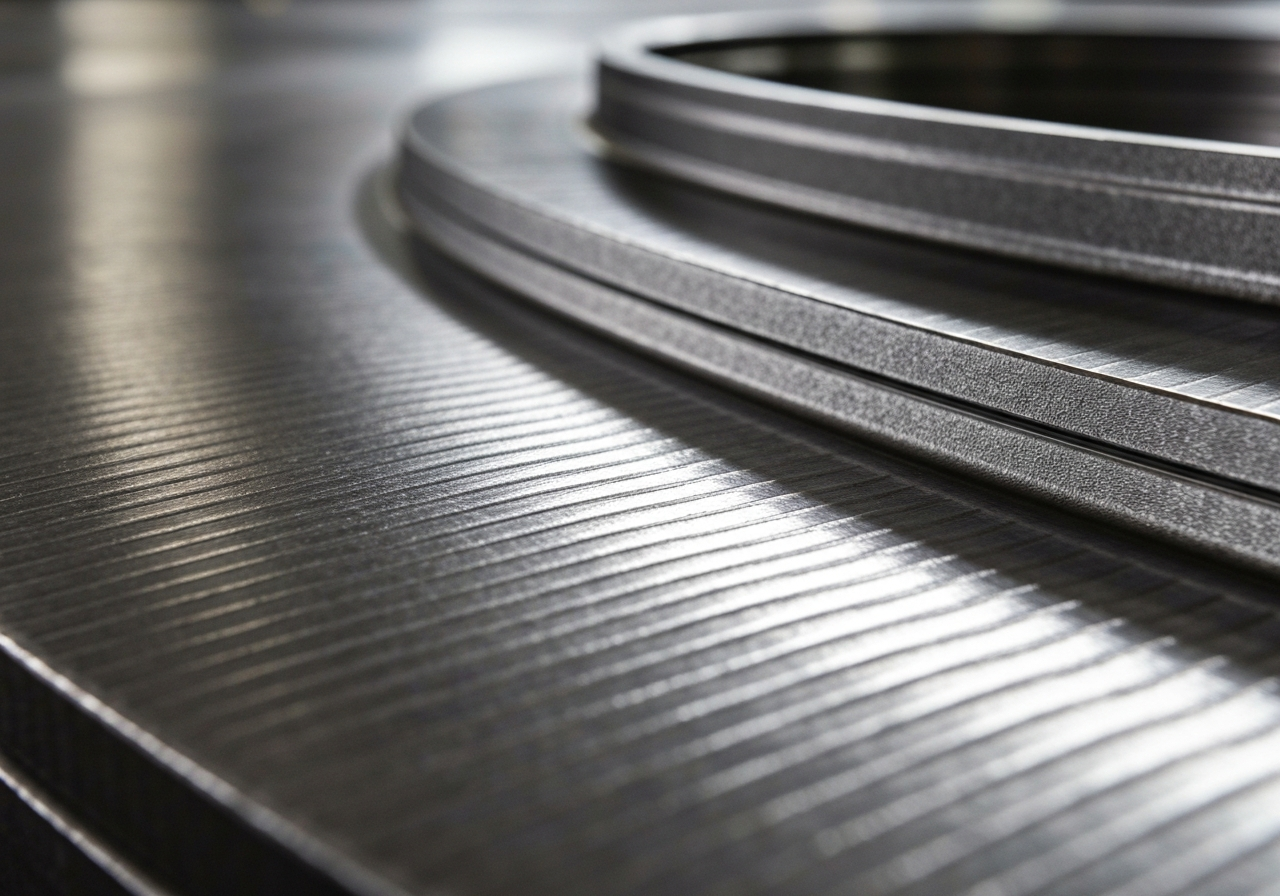

El maquinado CNC (Control Numérico Computarizado) ha revolucionado la fabricación de componentes de alta precisión. Para lograr planicidad en grandes dimensiones, se utilizan centros de maquinado de gran formato equipados con herramientas de corte específicas y sistemas de control avanzados. Este proceso implica la remoción controlada de material de la superficie de la pieza hasta alcanzar la geometría y planicidad deseadas.
Ventajas del Maquinado CNC para Planicidad
- Versatilidad: El maquinado CNC no solo puede lograr planicidad, sino también integrar otras características geométricas como barrenos, ranuras, cavidades y contornos complejos en la misma operación. Esto reduce la necesidad de múltiples configuraciones y procesos.
- Control sobre el material: Permite trabajar con una amplia gama de materiales, desde aceros aleados y aceros inoxidables hasta aluminios y plásticos de ingeniería, adaptando las velocidades de corte y herramientas para cada uno.
- Personalización: Cada pieza es maquinada según las especificaciones exactas del cliente, ofreciendo una solución a medida para cada aplicación.
- Acabado superficial: Con las estrategias de maquinado y herramientas adecuadas, se pueden lograr acabados superficiales muy finos que contribuyen a la planicidad y al rendimiento general de la pieza.
Consideraciones del Maquinado CNC
- Distorsión por liberación de tensiones: En piezas grandes, la remoción de material puede liberar tensiones internas inherentes al material base, causando distorsión. Un maquinado en múltiples etapas o procesos de alivio de tensiones pueden ser necesarios.
- Costos y tiempos: Dependiendo de la complejidad y el volumen de material a remover, el maquinado CNC puede ser un proceso que consume tiempo y recursos, especialmente para tolerancias de planicidad extremadamente estrictas.
- Capacidad de la máquina: Se requieren máquinas CNC de gran formato con mesas de trabajo robustas y de alta precisión para manejar piezas voluminosas.
Opción 2: Placa Rectificada para Planicidad Extrema
La placa rectificada se refiere a un material metálico (generalmente acero) que ya ha sido sometido a un proceso de rectificado de precisión en una o más de sus superficies principales. Esto significa que el material se compra con una planicidad y un acabado superficial garantizados desde el proveedor. Es una solución popular para aplicaciones que demandan una planicidad excepcional con mínimas tolerancias.
Ventajas de la Placa Rectificada
- Planicidad inherente: La principal ventaja es que la placa ya viene con una planicidad y un acabado superficial de muy alta calidad, reduciendo o eliminando la necesidad de procesos de maquinado adicionales para este fin.
- Reducción de tiempos de proceso: Al no tener que maquinar la planicidad, se pueden acortar significativamente los tiempos de fabricación, especialmente si solo se necesitan operaciones secundarias como barrenado o roscado.
- Consistencia: Las placas rectificadas ofrecen una gran consistencia en la calidad de la superficie de un lote a otro.
- Ideal para aplicaciones de referencia: Son excelentes para bases de fixture, mesas de inspección, componentes de maquinaria de alta precisión o cualquier aplicación donde la planicidad sea crítica y la pieza no requiera remoción sustancial de material en sus superficies principales.
Consideraciones de la Placa Rectificada
- Costo inicial del material: El material en sí, al haber pasado por un proceso de rectificado de precisión, suele ser más costoso por kilogramo que el material en bruto o simplemente fresado.
- Disponibilidad de dimensiones: Aunque existen en una variedad de tamaños, las dimensiones y espesores pueden ser limitados por la oferta estándar de los proveedores. Piezas muy grandes o con espesores no estándar podrían no estar disponibles como placa rectificada.
- Limitaciones de personalización: Si la pieza requiere características complejas en sus superficies principales (ej. cavidades profundas, ranuras anchas), el rectificado inicial puede no ser suficiente y aún se requerirá maquinado, lo que podría anular parte del beneficio de la planicidad preexistente.
- Riesgo de daño: Una manipulación inadecuada o un maquinado posterior sin las precauciones debidas pueden comprometer la planicidad original de la placa.
¿Cuándo Elegir Maquinado CNC o Placa Rectificada?
La decisión entre maquinado CNC y placa rectificada no es universal y depende de varios factores clave. En EDRA México, nuestro equipo técnico puede asesorarle para tomar la mejor decisión basada en los detalles específicos de su proyecto.
Factores Clave para la Decisión
- Tolerancia de Planicidad Requerida:
- Maquinado CNC: Capaz de lograr tolerancias de planicidad muy ajustadas, a menudo en el rango de micras, especialmente con estrategias de acabado fino y máquinas de alta precisión. Es ideal cuando se requiere una planicidad excelente junto con otras características geométricas complejas.
- Placa Rectificada: Ofrece planicidad excepcional, a menudo en rangos de tolerancia más estrictos que un maquinado CNC estándar, directamente desde el proveedor. Es la opción preferida para las aplicaciones más exigentes donde la superficie plana es la característica principal.
- Complejidad Geométrica de la Pieza:
- Maquinado CNC: Si la pieza requiere barrenos, roscas, cavidades, contornos o múltiples niveles en la misma superficie que debe ser plana, el maquinado CNC es la opción más versátil y eficiente.
- Placa Rectificada: Si la pieza es mayormente una placa con la necesidad de algunas características simples (ej. barrenos pasantes), la placa rectificada puede ser una base excelente. Si se requieren características complejas, estas deberán ser maquinadas posteriormente, lo que puede añadir costo y riesgo.
- Material de la Pieza:
- Maquinado CNC: Muy flexible con una amplia gama de materiales.
- Placa Rectificada: Principalmente disponible en aceros (ej. acero para herramientas, acero de construcción). La disponibilidad en otros materiales puede ser limitada o inexistente.
- Volumen de Producción y Costo:
- Maquinado CNC: Puede ser más eficiente en costos para volúmenes bajos a medios o para piezas muy personalizadas que requieren mucha remoción de material. El costo se calcula por tiempo de máquina y herramientas.
- Placa Rectificada: El costo inicial del material es mayor, pero puede compensarse con un menor tiempo de maquinado si las operaciones secundarias son mínimas. Puede ser más rentable para volúmenes donde la estandarización de la planicidad es clave.
- Tiempos de Entrega:
- Maquinado CNC: Los tiempos de entrega dependen de la complejidad de la pieza, la disponibilidad de la máquina y la cantidad de material a remover.
- Placa Rectificada: Si la placa está disponible en stock, puede acelerar el inicio de la producción. Sin embargo, la espera por dimensiones no estándar puede ser un factor.
El Rol de EDRA México en su Proyecto
En EDRA México, entendemos que cada proyecto es único y presenta sus propios desafíos. Nuestra experiencia de más de 20 años en la industria nos permite ofrecer una perspectiva informada y soluciones a la medida, ya sea que su necesidad sea el maquinado CNC de precisión o el uso estratégico de placas rectificadas.
“La precisión no es un lujo, es una necesidad fundamental en la manufactura moderna. En EDRA México, nos comprometemos a entregar soluciones que no solo cumplan, sino que superen las expectativas de planicidad y calidad de nuestros clientes.” – Equipo de Ingeniería, EDRA México.
Contamos con maquinaria de última generación y un equipo de ingenieros altamente capacitados para asesorarle en la selección del proceso más adecuado, optimizando el diseño para la manufactura (DFM) y garantizando que sus componentes cumplan con las tolerancias de planicidad más exigentes. Desde la fase de diseño hasta la entrega final, somos su aliado estratégico.
Conclusión: Optimizando la Precisión y Eficiencia
La elección entre maquinado CNC y placa rectificada para asegurar la planicidad en grandes dimensiones es una decisión estratégica que impacta directamente en la calidad, el costo y el rendimiento de sus productos finales. Ambas opciones ofrecen ventajas distintivas y la mejor solución dependerá de un análisis detallado de los requisitos técnicos, las limitaciones de material y las consideraciones económicas de su proyecto.
En EDRA México, estamos listos para ser su socio tecnológico. Le invitamos a contactar a nuestro equipo técnico para discutir sus necesidades específicas. Permítanos aplicar nuestra experiencia y capacidad para ayudarle a lograr la planicidad perfecta en sus componentes, asegurando la máxima precisión y eficiencia en sus procesos de manufactura.
Confíe en EDRA México para soluciones de maquinado CNC, corte láser y soldadura que impulsan la innovación y la calidad en la industria mexicana.
