Introducción: El Desafío de la Planicidad en Grandes Dimensiones
En el mundo de la manufactura industrial, la demanda de componentes con alta planicidad y precisión dimensional es constante, especialmente en piezas de grandes dimensiones. Sectores como el automotriz, aeroespacial, la fabricación de moldes y matrices, así como la industria de maquinaria pesada, requieren superficies con tolerancias geométricas extremadamente ajustadas. Lograr estas especificaciones implica seleccionar el proceso de manufactura adecuado, una decisión que impacta directamente en la calidad final, los costos y los tiempos de entrega.
EDRA México, con más de dos décadas de experiencia en soluciones de maquinado CNC, corte láser y soldadura, comprende a fondo estos desafíos. Este artículo está diseñado para gerentes de planta, ingenieros de manufactura y compradores industriales que se enfrentan a la disyuntiva de elegir entre el maquinado CNC de precisión y el uso de placa rectificada para sus proyectos. Analizaremos las características, ventajas y desventajas de cada opción, proporcionando una guía práctica para tomar la mejor decisión.

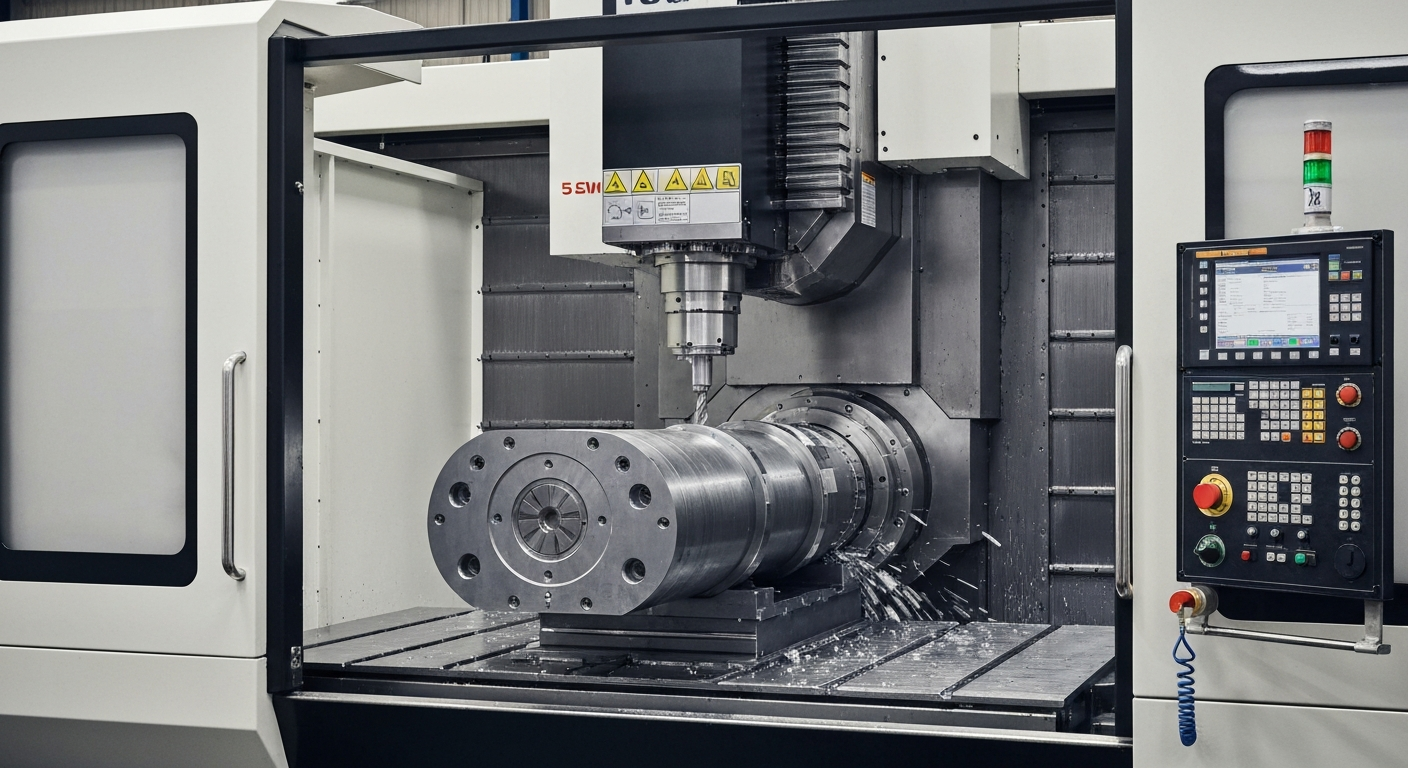

¿Qué es el Maquinado CNC de Precisión y Cuándo es Ideal?
El maquinado CNC (Control Numérico Computarizado) es un proceso de fabricación sustractiva donde herramientas de corte controladas por computadora remueven material de una pieza de trabajo. En el contexto de piezas de grandes dimensiones y alta planicidad, el maquinado CNC de precisión se refiere al uso de máquinas de alta gama con estrictos controles de vibración, temperatura y posicionamiento, capaces de lograr tolerancias muy finas y acabados superficiales superiores.
Este método es ideal cuando la pieza requiere no solo una superficie plana, sino también características geométricas complejas como agujeros roscados, ranuras, cavidades o contornos específicos. La versatilidad del CNC permite integrar múltiples operaciones en una sola configuración, reduciendo la necesidad de múltiples montajes y, por ende, minimizando errores acumulativos. Para piezas donde la planicidad es crítica, se utilizan estrategias de maquinado específicas, como el desbaste en etapas y el acabado con herramientas de gran diámetro y pasadas ligeras, garantizando la eliminación de tensiones internas y un perfil superficial óptimo.
Ventajas del Maquinado CNC para Piezas Planas Grandes
- Flexibilidad de Diseño: Permite crear geometrías complejas y características integradas que serían imposibles o muy costosas de lograr con una placa rectificada estándar.
- Precisión y Repetibilidad: Las máquinas CNC modernas pueden alcanzar precisiones dimensionales y de planicidad excepcionales, con una alta repetibilidad entre piezas.
- Control de Acabado Superficial: Posibilidad de obtener diversos acabados superficiales, desde rugosos hasta muy finos, dependiendo de las herramientas y estrategias utilizadas.
- Reducción de Tiempos de Configuración: En muchos casos, una única configuración en una máquina CNC de 5 ejes puede completar la pieza, reduciendo los tiempos de cambio y manipulación.

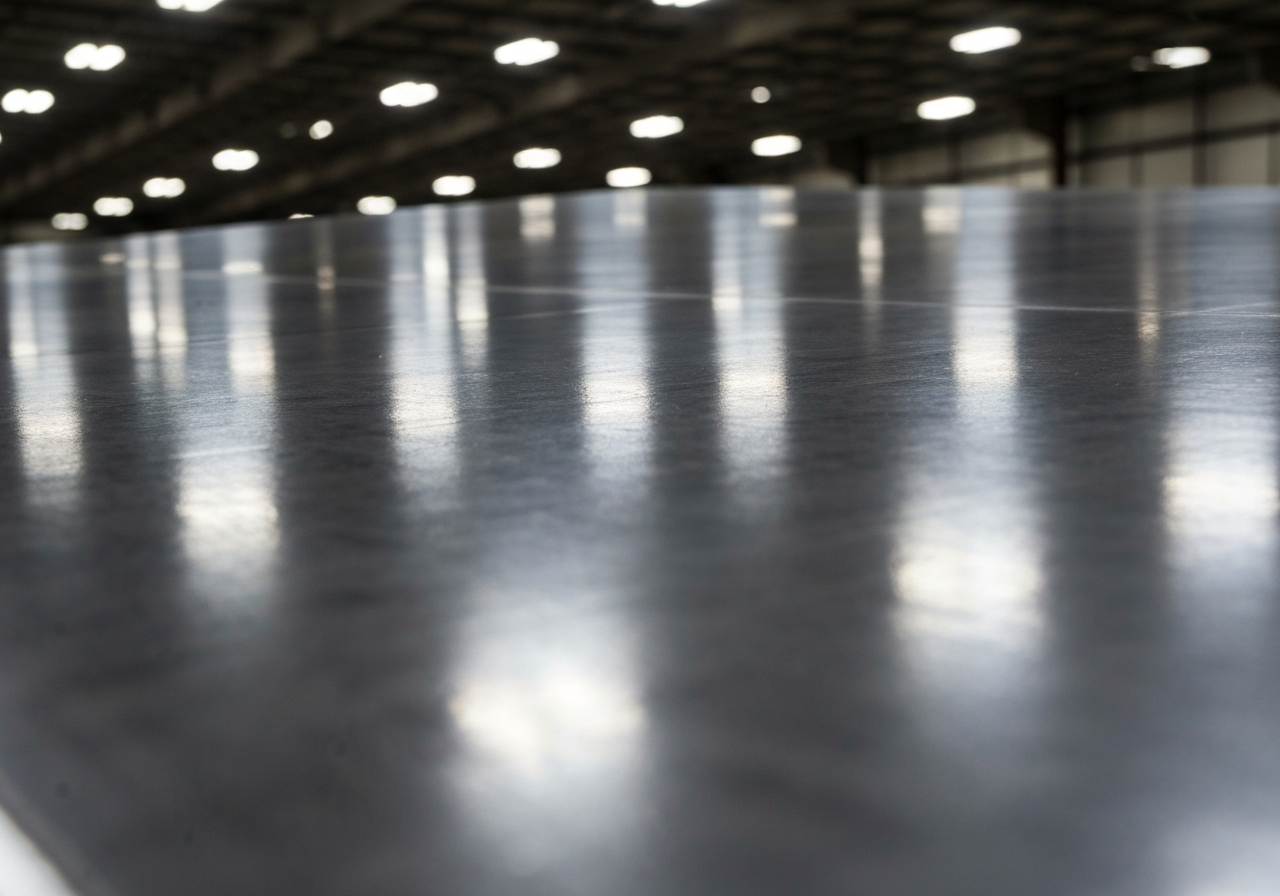

La Placa Rectificada: Solución para la Máxima Planicidad
La placa rectificada, a diferencia del maquinado CNC que remueve material de forma controlada, es un material que ya ha sido sometido a un proceso de rectificado de precisión por el fabricante. Esto significa que la placa se entrega con una superficie extremadamente plana y paralela, lista para ser utilizada o para recibir operaciones de maquinado secundarias que no alteren significativamente su planicidad inherente. Estas placas se fabrican con aceros de alta calidad y son ideales para aplicaciones donde la base de la pieza debe ser impecablemente plana.
El proceso de rectificado típicamente implica el uso de muelas abrasivas que remueven cantidades mínimas de material, generando superficies con rugosidades muy bajas y una planicidad superior a la que se puede lograr con un maquinado convencional. Aunque el maquinado CNC puede acercarse a estas tolerancias en ciertos casos, la placa rectificada nace con esa característica como su principal atributo.
Aplicaciones Típicas de la Placa Rectificada
- Bases de máquinas y bancadas que requieren una superficie de referencia estable.
- Placas de sujeción para fixtures y utillajes de precisión.
- Componentes para moldes y matrices donde la uniformidad del espesor es crítica.
- Mesas de inspección o superficies de montaje para equipos ópticos y electrónicos.
"La planicidad no es solo una especificación; es el cimiento sobre el cual se construye la precisión de todo un ensamble." - Equipo de Ingeniería de EDRA México.
Comparativa de Precisión y Acabado Superficial
Cuando se trata de precisión y acabado superficial en piezas grandes, tanto el maquinado CNC como la placa rectificada ofrecen soluciones robustas, pero con matices importantes. La placa rectificada suele ofrecer una planicidad inherente y un acabado superficial (rugosidad) que es muy difícil de igualar con el maquinado CNC puro, especialmente en superficies muy grandes. Esto se debe a que el rectificado es un proceso de acabado que trabaja con fuerzas de corte mínimas y abrasivos finos, diseñados específicamente para optimizar la calidad superficial y geométrica.
Por otro lado, el maquinado CNC moderno, con sus avances en herramientas de corte, estrategias de desbaste y acabado, y sistemas de compensación de error en tiempo real, puede lograr una planicidad y un acabado superficial excelentes, a menudo dentro de las tolerancias requeridas para la mayoría de las aplicaciones industriales. La clave está en la configuración de la máquina, la selección de herramientas, la velocidad de corte y avance, y la experiencia del operador. Para aplicaciones donde se requiere una planicidad extrema y no hay características complejas en la superficie principal, la placa rectificada puede ser la opción más directa y, a veces, más económica en el corto plazo.
Consideraciones de Costo y Tiempo de Fabricación
El costo y el tiempo son factores determinantes en cualquier proyecto de manufactura. La elección entre maquinado CNC y placa rectificada debe sopesarse cuidadosamente en función de estos dos elementos. Generalmente, una placa rectificada tiene un costo inicial más elevado por kilogramo de material en comparación con una placa de acero sin rectificar. Sin embargo, si la pieza final solo requiere la planicidad de esa superficie y algunas operaciones de maquinado secundarias (taladrado, roscado), el tiempo y costo de maquinado adicional pueden ser menores.
El maquinado CNC, aunque requiere una inversión en tiempo de programación y configuración de la máquina, ofrece una eficiencia superior para piezas con geometrías complejas o donde se necesitan múltiples operaciones. Para piezas de grandes dimensiones, el maquinado CNC puede implicar ciclos de corte prolongados, pero la capacidad de automatización y la reducción de manipulaciones pueden compensar este tiempo. En EDRA México, evaluamos cada proyecto individualmente para ofrecer la solución más costo-efectiva, considerando el volumen de producción, la complejidad de la pieza y las tolerancias requeridas.
Factores que Influyen en el Costo
- Costo del Material: La placa rectificada es intrínsecamente más cara que una placa sin rectificar.
- Costo de Maquinado: El tiempo de máquina y el costo por hora son determinantes. El maquinado CNC puede tener un costo por hora más alto, pero su eficiencia en piezas complejas puede reducir el costo total.
- Herramientas y Consumibles: El tipo de herramientas de corte y el desgaste asociado.
- Inspección y Control de Calidad: La necesidad de inspecciones más rigurosas para tolerancias extremadamente ajustadas.
- Volumen de Producción: Para volúmenes altos, la eficiencia del CNC puede generar ahorros significativos a largo plazo.
Desafíos y Limitaciones de Cada Proceso
Cada método presenta sus propios desafíos. En el maquinado CNC de grandes dimensiones, los principales retos incluyen la gestión de las tensiones internas del material, que pueden causar deformaciones durante el proceso de remoción de material. Esto requiere estrategias de desbaste cuidadosas y, en ocasiones, tratamientos térmicos intermedios. Otro desafío es mantener la precisión en piezas muy largas, donde la deflexión de la herramienta o la máquina puede volverse un factor. La capacidad de la máquina (carrera de ejes) y la rigidez son cruciales.
Para la placa rectificada, la principal limitación es su falta de flexibilidad para incorporar geometrías complejas en la superficie principal sin comprometer la planicidad original. Si se requiere un maquinado significativo después del rectificado, existe el riesgo de introducir nuevas tensiones o deformaciones. Además, el tamaño máximo de las placas rectificadas disponibles comercialmente puede ser una limitación para piezas extremadamente grandes, obligando a buscar soluciones de maquinado CNC desde cero o a ensamblar varias placas.
Cuándo Optar por una Solución Híbrida
En ocasiones, la mejor solución es una combinación de ambos mundos: una estrategia híbrida. Esto podría implicar el uso de una placa rectificada como base inicial para asegurar una planicidad impecable, y luego realizar operaciones de maquinado CNC para añadir características específicas como agujeros, ranuras o contornos en las superficies no críticas para la planicidad. Esta aproximación permite aprovechar las ventajas de la alta planicidad inherente de la placa rectificada, mientras se añade la flexibilidad geométrica del maquinado CNC.
Una solución híbrida es especialmente útil en la fabricación de moldes y matrices, donde la placa base debe ser extremadamente plana y paralela, pero las cavidades y detalles internos requieren la precisión y versatilidad del CNC. En EDRA México, nuestros ingenieros pueden asesorarle sobre la viabilidad de estas soluciones híbridas, optimizando el diseño y el proceso para obtener la mejor relación costo-beneficio y cumplir con las especificaciones más exigentes de su proyecto.
Recomendaciones de EDRA México para su Proyecto
Elegir entre maquinado CNC y placa rectificada no es una decisión trivial; depende de múltiples factores específicos de cada proyecto. En EDRA México, recomendamos un análisis detallado de sus requerimientos, considerando la complejidad geométrica de la pieza, las tolerancias de planicidad y dimensionales, el acabado superficial deseado, el volumen de producción y el presupuesto disponible.
Si su proyecto demanda:
- Alta complejidad geométrica y múltiples características integradas: El maquinado CNC de precisión es probablemente su mejor opción.
- Máxima planicidad y paralelismo en una superficie de referencia, con pocas o ninguna característica compleja en esa superficie: La placa rectificada puede ser la solución más directa.
- Una combinación de lo anterior: Explore una solución híbrida para aprovechar lo mejor de ambos mundos.
Nuestro equipo de expertos en Iztapalapa, CDMX, está listo para asesorarle. Con más de 20 años de experiencia en maquinado CNC, corte láser y soldadura, en EDRA México le ayudamos a determinar la estrategia de manufactura más eficiente y precisa para sus piezas de grandes dimensiones y alta planicidad. Contáctenos para una consulta personalizada y lleve su proyecto al siguiente nivel de precisión y calidad.
Conclusión
La elección entre el maquinado CNC y la placa rectificada para piezas de grandes dimensiones y alta planicidad es una decisión estratégica que impacta directamente en el éxito de un proyecto. Ambos métodos ofrecen ventajas distintivas y es fundamental comprender sus capacidades y limitaciones. Mientras que el maquinado CNC proporciona una flexibilidad sin igual para geometrías complejas y una alta precisión en múltiples operaciones, la placa rectificada brilla por su planicidad inherente y acabado superficial superior desde el punto de partida.
En EDRA México, nos enorgullece ser su socio de confianza en manufactura de precisión. Nuestro compromiso es brindarle soluciones que no solo cumplan, sino que superen sus expectativas, optimizando sus procesos y garantizando la calidad que su industria demanda. No dude en acercarse a nuestros especialistas para discutir su próximo desafío de fabricación; estamos aquí para transformar sus planos en realidad con la máxima precisión y eficiencia.
