Introducción: La Importancia de la Planicidad en la Manufactura Industrial
En el exigente mundo de la manufactura industrial, la precisión es un pilar fundamental. Dentro de este concepto, la planicidad de los componentes, especialmente aquellos de grandes dimensiones, juega un papel crítico. Ya sea una base para maquinaria de alta precisión, una mesa de trabajo para procesos delicados o un componente estructural que requiere un ensamblaje sin holguras, la desviación mínima de la planicidad puede resultar en fallas operativas, desgaste prematuro o, en el peor de los casos, la inviabilidad del proyecto completo.
En EDRA México, con más de dos décadas de experiencia en soluciones de corte láser, soldadura y maquinados CNC en Iztapalapa, CDMX, entendemos a fondo este desafío. Constantemente nos enfrentamos a la disyuntiva de nuestros clientes: ¿cuál es la mejor estrategia para lograr la planicidad requerida en piezas de gran formato? La respuesta no es única, y a menudo se reduce a una elección informada entre el maquinado CNC de precisión y el uso de placas rectificadas. Este artículo busca ser una guía clara y accesible para gerentes de planta, ingenieros de manufactura y compradores industriales que buscan optimizar sus procesos y garantizar la calidad de sus productos.
Comprendiendo la Planicidad y sus Desafíos en Grandes Dimensiones
Antes de sumergirnos en las soluciones, es vital comprender qué implica la planicidad y por qué su consecución se vuelve exponencialmente más compleja a medida que las dimensiones de la pieza aumentan. La planicidad es una característica geométrica que describe qué tan cerca está una superficie de un plano perfecto. Se mide como la distancia máxima entre el punto más alto y el punto más bajo de la superficie, dentro de una zona de tolerancia especificada.
Los desafíos en piezas grandes son múltiples. Materiales como el acero o el aluminio pueden presentar tensiones internas residuales de su proceso de fabricación (fundición, laminación) que se liberan durante el maquinado, provocando deformaciones. Además, el peso propio de la pieza puede causar deflexiones si no se soporta adecuadamente durante el proceso. Factores ambientales como la temperatura también pueden inducir expansiones o contracciones diferenciales. Lograr tolerancias de planicidad muy estrictas en piezas que miden metros, en lugar de centímetros, requiere una combinación de conocimiento del material, equipos adecuados y una estrategia de proceso meticulosa.

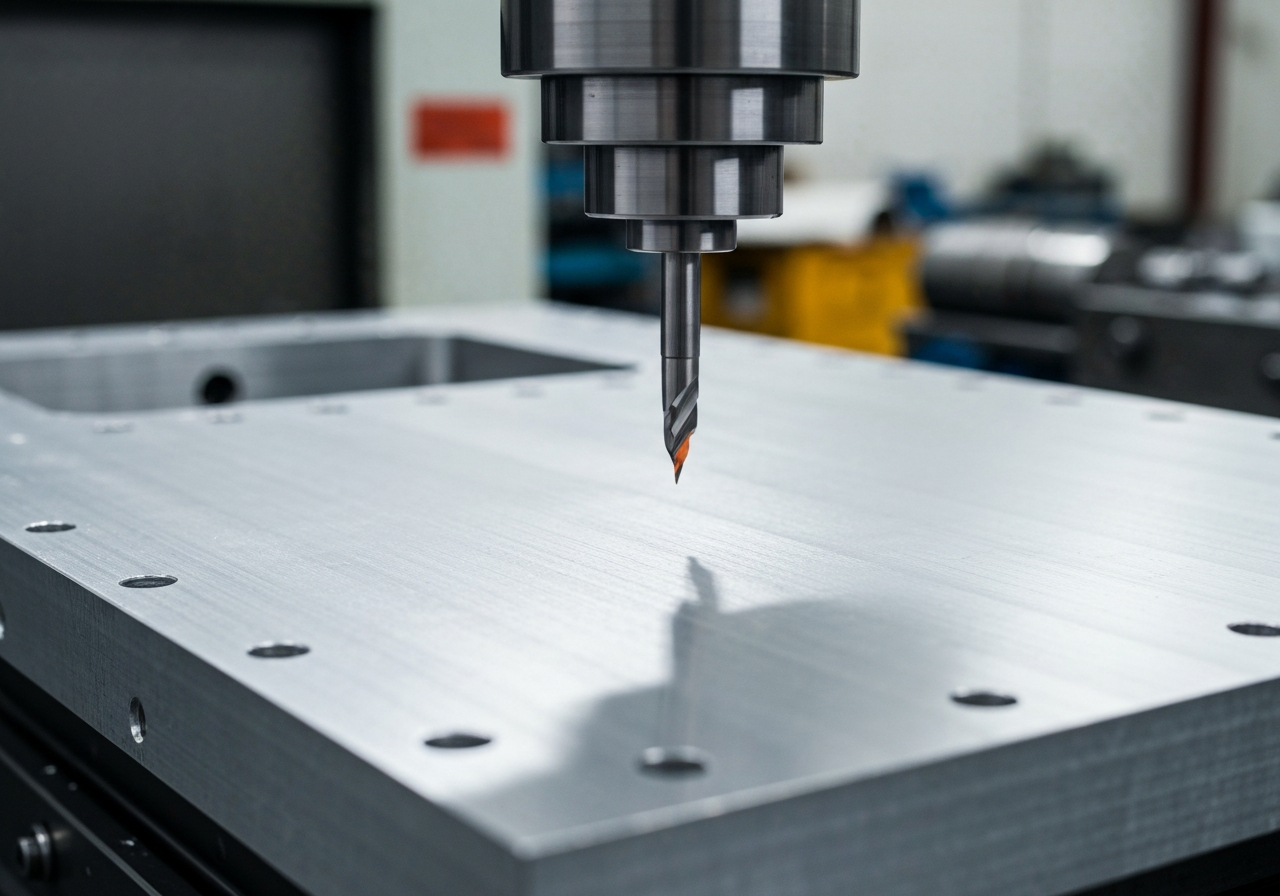

Opción 1: Maquinado CNC de Precisión para la Planicidad
El maquinado CNC (Control Numérico por Computadora) es un proceso de fabricación sustractiva que utiliza herramientas de corte controladas por computadora para dar forma a un material. Cuando se trata de lograr planicidad en grandes dimensiones, el maquinado CNC ofrece un control excepcional sobre el proceso.
Ventajas del Maquinado CNC
- Precisión y Repetibilidad: Los centros de maquinado CNC modernos, especialmente los de gran formato y alta rigidez, pueden lograr tolerancias de planicidad muy finas. La automatización del proceso asegura que cada pieza se fabrique con una repetibilidad constante, minimizando la variación humana.
- Versatilidad de Materiales: El maquinado CNC es compatible con una amplia gama de materiales, desde aceros aleados y aceros inoxidables hasta aluminios, plásticos de ingeniería y materiales compuestos. Esto permite seleccionar el material óptimo para la aplicación sin comprometer la precisión de la planicidad.
- Flexibilidad de Diseño: Permite la creación de geometrías complejas, orificios, roscas y otras características adicionales en la misma operación de maquinado, reduciendo la necesidad de procesos secundarios y mejorando la eficiencia general. Se pueden integrar características funcionales directamente en la superficie plana.
- Control de Tensiones: Con estrategias de maquinado adecuadas (por ejemplo, pasadas ligeras, maquinado por etapas, volteo de la pieza), se pueden mitigar y liberar progresivamente las tensiones internas del material, lo que ayuda a prevenir la deformación post-maquinado y mantener la planicidad deseada.
Consideraciones y Desafíos del Maquinado CNC
- Tiempo de Maquinado: Para piezas de grandes dimensiones que requieren alta planicidad, el maquinado puede ser un proceso que consume tiempo. Se requieren múltiples pasadas ligeras para evitar la generación de calor excesivo y la deformación, lo que extiende los ciclos de producción.
- Costo Inicial: La inversión en equipos CNC de gran formato y herramientas de corte de alta calidad puede ser considerable. Sin embargo, este costo se amortiza con la producción de piezas de alta calidad y la reducción de retrabajos.
- Experiencia del Operador y Programador: Lograr la planicidad en piezas grandes con CNC requiere programadores y operadores experimentados que entiendan la interacción entre el material, la herramienta y la máquina. En EDRA México, nuestro equipo cuenta con esta experticia.
- Soporte de la Pieza: Es fundamental contar con un sistema de sujeción y soporte de la pieza adecuado para evitar la deflexión durante el maquinado, lo cual es crítico para mantener la planicidad en superficies extensas.
Opción 2: Placa Rectificada para la Planicidad
La placa rectificada, a menudo conocida como placa de precisión o placa de utillaje, es un material pre-procesado que ha sido sometido a procesos de rectificado de alta precisión para lograr una planicidad y paralelismo excepcionales desde su fabricación. Estas placas están diseñadas específicamente para aplicaciones donde la planicidad es un requisito primordial.
Ventajas de la Placa Rectificada
- Planicidad Inherente: La principal ventaja es que la placa ya viene con una alta planicidad y paralelismo de fábrica. Esto puede reducir significativamente los tiempos de maquinado necesarios para lograr la superficie plana deseada.
- Reducción de Tensiones Internas: Muchas placas rectificadas son tratadas térmicamente para aliviar tensiones internas antes del rectificado final, lo que minimiza la deformación durante el procesamiento subsiguiente.
- Consistencia del Material: Suelen fabricarse bajo estrictos controles de calidad, asegurando propiedades mecánicas uniformes en toda la placa.
- Ideal para Bases y Plantillas: Son una excelente opción para bases de herramientas, plantillas de montaje, mesas de inspección y componentes de maquinaria donde la superficie de referencia debe ser extremadamente plana y estable.
Consideraciones y Desafíos de la Placa Rectificada
- Disponibilidad de Tamaños: Aunque existen en grandes formatos, la disponibilidad de tamaños y espesores muy específicos puede ser limitada en comparación con el material en bruto. Para dimensiones extremadamente grandes, puede ser necesario unir varias placas o recurrir al maquinado.
- Costo del Material: Las placas rectificadas suelen ser más caras por unidad de peso que el material en bruto debido al procesamiento adicional que han recibido.
- Limitaciones de Geometría: Si la pieza final requiere características complejas más allá de la planicidad básica (agujeros de precisión, cavidades, chaflanes, etc.), aún será necesario un proceso de maquinado adicional, lo que añade costo y tiempo.
- Riesgo de Deformación Post-Maquinado: Aunque las tensiones se alivian, cualquier maquinado agresivo o remoción sustancial de material de una placa rectificada puede liberar nuevas tensiones y potencialmente inducir deformaciones, requiriendo un maquinado de acabado cuidadoso.
Factores Clave para la Toma de Decisiones
La elección entre maquinado CNC y placa rectificada no es trivial y debe basarse en un análisis cuidadoso de varios factores:
Tolerancias de Planicidad Requeridas
- Para tolerancias de planicidad extremadamente estrictas (por ejemplo, del orden de centésimas de milímetro en grandes superficies), ambos métodos pueden ser viables. Sin embargo, el maquinado CNC puede ofrecer mayor control si la pieza tiene geometrías complejas. Las placas rectificadas son excelentes para planicidad basal.
Complejidad de la Geometría
- Si la pieza es una simple placa con pocos o ningún rasgo adicional, la placa rectificada podría ser una opción más directa. Si se requieren múltiples agujeros, ranuras, bolsillos o contornos complejos en la misma superficie, el maquinado CNC es la solución más eficiente y precisa.
Volumen de Producción
- Para volúmenes bajos o piezas únicas, el costo de material de una placa rectificada puede ser más fácil de justificar si reduce significativamente el tiempo de maquinado. Para volúmenes medios a altos, la eficiencia y repetibilidad del maquinado CNC a menudo lo convierten en la opción más rentable a largo plazo.
Material y sus Propiedades
- Algunos materiales son más propensos a la deformación que otros. Para materiales con altas tensiones internas, el maquinado CNC con estrategias de alivio de tensión o el uso de placas rectificadas pre-tratadas térmicamente es crucial.
Costo Total del Proyecto
- Considere no solo el costo del material o el tiempo de maquinado, sino también los costos de herramientas, configuración, inspección y posibles retrabajos. A veces, una inversión inicial más alta en material o maquinado puede resultar en ahorros significativos al garantizar la calidad a la primera.
“La precisión no es un lujo, es una inversión. Elegir la tecnología adecuada para lograr la planicidad en componentes críticos es la diferencia entre un producto que funciona y uno que falla. En EDRA, nuestra experiencia nos permite guiar a nuestros clientes hacia la solución más eficiente y confiable para sus desafíos de manufactura.” - Equipo Técnico de EDRA México.
EDRA México: Su Aliado Estratégico en Maquinados de Precisión
En EDRA México, estamos comprometidos con ofrecer soluciones de manufactura de la más alta calidad. Nuestro taller en Iztapalapa, CDMX, está equipado con maquinaria CNC de última generación y un equipo de ingenieros y técnicos altamente cualificados, listos para asesorarle en la elección entre maquinado CNC y placa rectificada para sus proyectos de planicidad en grandes dimensiones.
Ofrecemos servicios de maquinado CNC de alta precisión, capaces de trabajar con una amplia variedad de materiales y geometrías, garantizando la planicidad y las tolerancias más exigentes. Nuestro proceso incluye una planificación detallada, el uso de herramientas optimizadas y un estricto control de calidad para asegurar que cada pieza cumpla con sus especificaciones.
Si su proyecto requiere una planicidad excepcional en grandes formatos, no dude en consultar con nuestro equipo técnico. Analizaremos sus requerimientos específicos, el material, las tolerancias y el volumen para recomendarle la estrategia más eficiente y rentable. En EDRA México, la calidad y la precisión son nuestra prioridad.
Conclusión: Optimizando la Calidad y la Eficiencia
La decisión entre maquinado CNC y placa rectificada para lograr la planicidad en componentes de grandes dimensiones es un aspecto crítico de la planificación de la manufactura. Ambas opciones tienen sus méritos, y la elección óptima dependerá de una evaluación integral de las tolerancias requeridas, la complejidad de la pieza, el material, el volumen de producción y el costo total del proyecto.
El maquinado CNC ofrece una flexibilidad inigualable para geometrías complejas y un control preciso sobre el proceso de remoción de material, permitiendo gestionar las tensiones internas. Por otro lado, las placas rectificadas proporcionan una base de alta planicidad desde el inicio, reduciendo el tiempo de maquinado para superficies sencillas. Al comprender las ventajas y desafíos de cada método, y al colaborar con un socio experto como EDRA México, puede asegurar que sus componentes cumplan con los más altos estándares de calidad y precisión, optimizando la eficiencia de sus operaciones y la vida útil de sus equipos.
