¿Maquinado CNC o Placa Rectificada? Guía para Planicidad en Grandes Dimensiones

Introducción: La Planicidad como Pilar de la Precisión Industrial

En el mundo de la manufactura industrial, la precisión es un factor no negociable. Ya sea en la fabricación de matrices, bases para maquinaria de alta precisión, componentes aeroespaciales o equipos médicos, la planicidad de las superficies juega un papel fundamental. Una superficie verdaderamente plana asegura el correcto ensamble, la distribución uniforme de cargas, el sellado hermético y, en última instancia, el rendimiento óptimo y la vida útil de un sistema.

Cuando hablamos de componentes de grandes dimensiones, lograr y mantener esa planicidad se convierte en un desafío técnico significativo. En EDRA México, con más de dos décadas de experiencia en soluciones de maquinado CNC, corte láser y soldadura, entendemos a fondo las complejidades de estos requerimientos. Constantemente nos encontramos con la disyuntiva de elegir el método más adecuado para lograr la planicidad deseada: ¿es el maquinado CNC la respuesta definitiva o la placa rectificada sigue siendo una opción superior en ciertos escenarios? Esta guía tiene como objetivo desglosar estas opciones, proporcionando a gerentes de planta, ingenieros de manufactura y compradores industriales las herramientas para tomar decisiones informadas y optimizar sus proyectos.

Definiendo la Planicidad y su Importancia Crítica

Antes de sumergirnos en los métodos de procesamiento, es vital comprender qué implica la planicidad y por qué es tan crítica. La planicidad se refiere a la condición de una superficie donde todos los puntos de la misma se encuentran dentro de un plano teórico. En términos de ingeniería, se mide como la variación máxima permitida desde un plano ideal, expresada generalmente en micras o milésimas de pulgada.

La importancia de una alta planicidad radica en varios aspectos clave. En aplicaciones donde dos superficies deben acoplarse, una planicidad insuficiente puede generar holguras, puntos de contacto irregulares, fugas o deformaciones bajo carga. Esto puede llevar a fallas prematuras, desgaste acelerado, vibraciones indeseadas y una disminución general del rendimiento del equipo. En la industria de las herramientas y troqueles, por ejemplo, una base no plana puede comprometer la precisión de la pieza final, mientras que en la fabricación de maquinaria, puede afectar la alineación de componentes críticos y la estabilidad operativa.

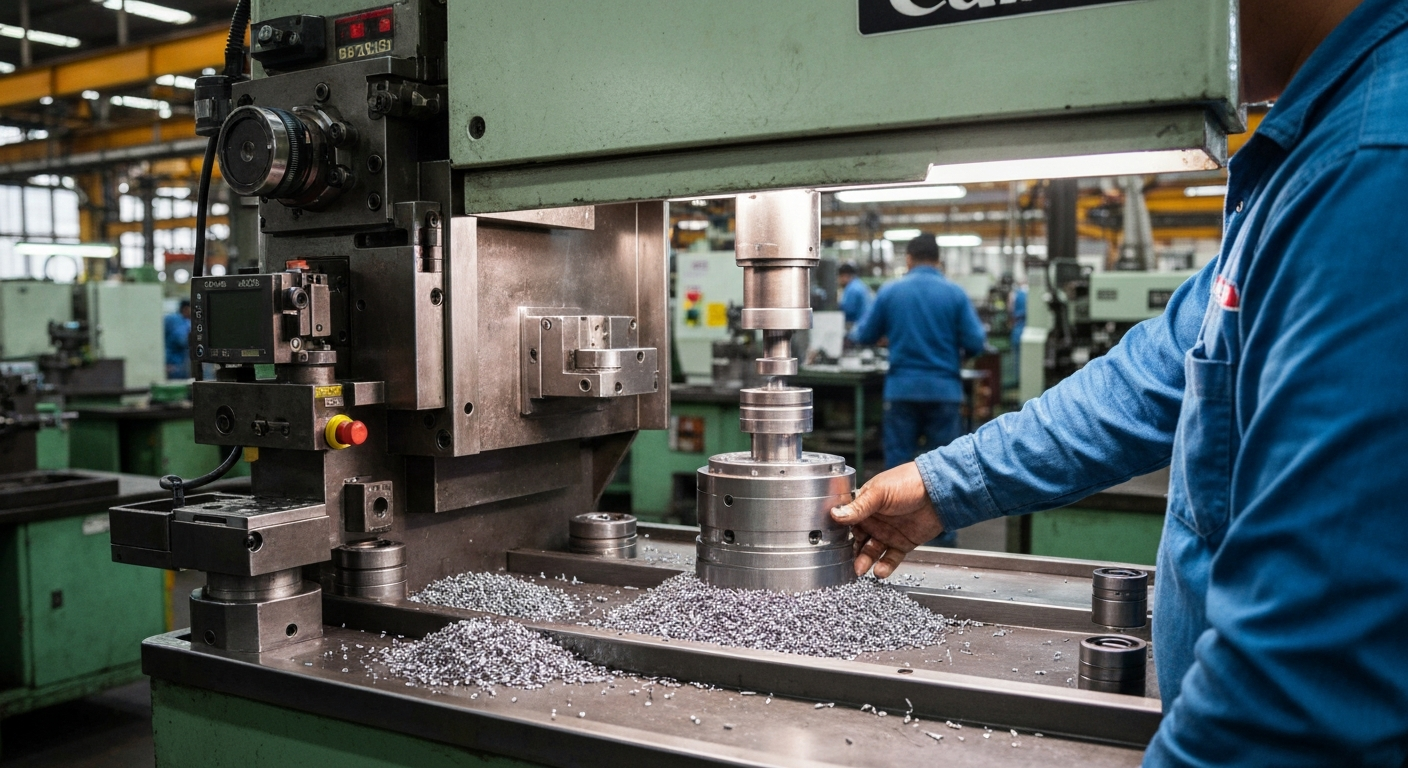

Maquinado CNC: La Versatilidad de la Precisión Digital

El maquinado CNC (Control Numérico por Computadora) ha revolucionado la manufactura moderna, ofreciendo niveles de precisión, repetibilidad y complejidad que antes eran inalcanzables. En el contexto de la planicidad, las fresadoras y centros de maquinado CNC de última generación pueden lograr superficies con tolerancias muy estrictas, incluso en piezas de gran tamaño.

En EDRA México, utilizamos equipos CNC con amplias mesas de trabajo y software avanzado que permiten planear, fresar y terminar superficies con una alta precisión. La capacidad de programar trayectorias de herramienta complejas y controlar múltiples ejes simultáneamente nos permite abordar geometrías desafiantes y mantener la planicidad en toda la extensión de una pieza. Además, el maquinado CNC ofrece la ventaja de realizar múltiples operaciones (taladrado, roscado, contorneado) en una sola configuración, reduciendo los tiempos de ciclo y minimizando el riesgo de errores por re-posicionamiento.

Ventajas del Maquinado CNC para Planicidad

• Alta Precisión y Repetibilidad: Capacidad de lograr tolerancias de planicidad muy finas y replicarlas consistentemente en lotes de producción.
• Versatilidad: Permite realizar una amplia gama de operaciones además de la planicidad (perforaciones, ranuras, cavidades) en una sola máquina.
• Materiales Diversos: Apto para una gran variedad de metales y aleaciones, incluyendo aceros, aluminios, bronces y plásticos de ingeniería.
• Automatización: Reduce la dependencia de la intervención manual, disminuyendo el error humano y aumentando la eficiencia.
• Diseños Complejos: Facilita la creación de superficies con características adicionales que requieren alta precisión dimensional.

Desafíos del Maquinado CNC para Planicidad en Grandes Dimensiones

• Deformación por Esfuerzos Internos: La remoción de material puede liberar esfuerzos internos en la pieza, causando deformaciones. Esto requiere técnicas de maquinado progresivo, alivio de esfuerzos o tratamientos térmicos intermedios.
• Capacidad de Máquina: Se requieren máquinas con mesas de trabajo y carreras de eje lo suficientemente grandes para acomodar las piezas, lo que puede limitar las opciones.
• Acabado Superficial: Aunque el maquinado puede lograr una excelente planicidad, el acabado superficial puede no ser tan liso como el de una superficie rectificada, dependiendo de las herramientas y estrategias de corte.

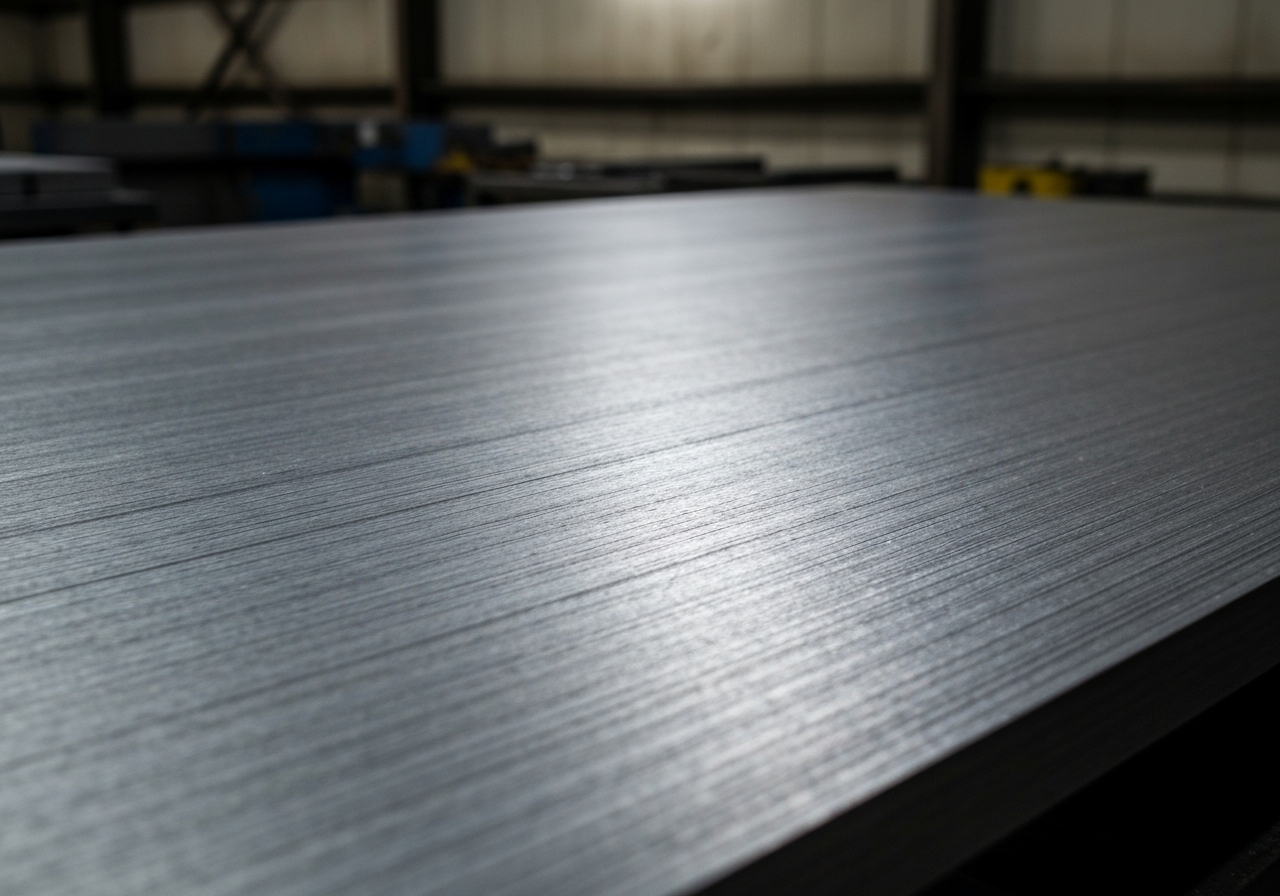

Placa Rectificada: El Estándar de Oro en Acabado Superficial

El rectificado es un proceso de maquinado abrasivo que utiliza una muela giratoria para remover pequeñas cantidades de material de la superficie de una pieza, logrando acabados extremadamente finos y una planicidad excepcional. Tradicionalmente, las placas rectificadas han sido el punto de referencia para aplicaciones que demandan la máxima planicidad y un acabado superficial de espejo.

Las rectificadoras de superficie, especialmente las de gran formato, son capaces de procesar piezas voluminosas con una precisión asombrosa. El proceso de rectificado es intrínsecamente lento y controlado, lo que permite una remoción de material muy gradual y minimiza la generación de calor, reduciendo el riesgo de deformaciones. Es una técnica ideal para componentes que requieren una interacción deslizante suave o un sellado perfecto.

Ventajas de la Placa Rectificada para Planicidad

• Máxima Planicidad y Acabado Superficial: Incomparable en la obtención de superficies extremadamente planas y lisas, con rugosidades superficiales muy bajas.
• Control Térmico: El proceso de remoción lenta de material ayuda a minimizar la deformación térmica.
• Ideal para Acabados Finales: Frecuentemente utilizado como proceso de acabado después de un desbaste previo, para alcanzar las tolerancias finales.
• Estabilidad Dimensional: Contribuye a la estabilidad dimensional a largo plazo de la pieza.

Desafíos de la Placa Rectificada en Grandes Dimensiones

• Limitaciones Geométricas: El rectificado es principalmente efectivo en superficies planas. No es adecuado para características complejas como agujeros roscados, ranuras o contornos.
• Costo y Tiempo: Puede ser un proceso más lento y, por ende, más costoso que el maquinado CNC para la remoción de grandes volúmenes de material.
• Disponibilidad de Equipo: Las rectificadoras de gran formato son equipos especializados que no todas las empresas tienen, lo que puede implicar subcontratación.
• Generación de Esfuerzos Residuales: Aunque se controla, un rectificado incorrecto puede inducir esfuerzos residuales compresivos en la superficie, afectando la integridad del material.

Comparativa Directa: Maquinado CNC vs. Placa Rectificada

La elección entre maquinado CNC y placa rectificada no es una decisión trivial. Ambas técnicas tienen sus méritos y limitaciones, y la solución óptima a menudo depende de los requisitos específicos del proyecto.

Cuando la prioridad es la versatilidad, la eficiencia en la remoción de material y la capacidad de integrar múltiples operaciones en una sola configuración, el maquinado CNC suele ser la opción preferida. Es ideal para piezas con geometrías complejas que requieren planicidad junto con otras características maquinadas. Sin embargo, para lograr la máxima planicidad y un acabado superficial impecable, especialmente en materiales endurecidos o cuando la función principal es el contacto y el deslizamiento, el rectificado es insuperable.

"La verdadera maestría en la manufactura reside en saber cuándo aplicar la herramienta adecuada para el trabajo, no en forzar una solución universal. La planicidad es un arte que demanda tanto precisión en el proceso como sabiduría en la elección de la técnica." - Equipo de Ingeniería de EDRA México

En muchos casos, la solución más efectiva es una combinación de ambos procesos: un desbaste inicial mediante maquinado CNC para remover la mayor parte del material y crear la geometría básica, seguido de un proceso de rectificado para lograr la planicidad y el acabado superficial finales. Esta estrategia híbrida optimiza tanto los tiempos de producción como los costos, al tiempo que asegura el cumplimiento de las tolerancias más exigentes.

Factores Clave para la Toma de Decisión

Para tomar la mejor decisión, considere los siguientes factores:

1. Tolerancias de Planicidad y Acabado Superficial Requeridas

• Maquinado CNC: Puede lograr planicidades de unos pocos milésimos de pulgada (0.00x") a micras, y rugosidades superficiales aceptables para muchas aplicaciones industriales.
• Rectificado: Capaz de alcanzar planicidades de micras o incluso submícrons, con rugosidades superficiales extremadamente bajas (acabados espejo). Si la aplicación exige la máxima planicidad y un acabado superficial de espejo, el rectificado es probablemente la única opción.

2. Geometría y Complejidad de la Pieza

• Maquinado CNC: Excelente para piezas con geometrías complejas, múltiples características (agujeros, ranuras, contornos) y donde la planicidad es una de varias tolerancias críticas.
• Rectificado: Limitado a superficies planas o con perfiles muy simples. No es adecuado para características internas o complejas.

3. Tipo de Material y Dureza

• Maquinado CNC: Muy versátil con una amplia gama de materiales, desde aceros blandos hasta aleaciones de alta resistencia.
• Rectificado: Particularmente eficaz en materiales endurecidos o templados, donde el maquinado convencional sería difícil o imposible.

4. Tamaño y Peso de la Pieza

• Maquinado CNC: EDRA México cuenta con equipos de gran formato que pueden manejar piezas de dimensiones considerables, manteniendo la precisión.
• Rectificado: Las rectificadoras de superficie de gran capacidad son esenciales para piezas grandes. Es crucial asegurar que la máquina pueda acomodar el tamaño y el peso de la pieza.

5. Volumen de Producción y Costo

• Maquinado CNC: Generalmente más rápido para la remoción de grandes volúmenes de material y para la producción en serie debido a su automatización y versatilidad. Puede ser más económico para lotes medianos a grandes.
• Rectificado: El proceso es más lento y especializado, lo que puede resultar en costos unitarios más altos, especialmente si solo se busca la planicidad. Es más adecuado para piezas de alto valor, bajas tolerancias o volúmenes de producción menores.

6. Tiempos de Entrega

• Maquinado CNC: Puede ofrecer tiempos de entrega más rápidos, especialmente si se pueden realizar todas las operaciones en una sola configuración.
• Rectificado: Puede extender los tiempos de entrega debido a la naturaleza más lenta del proceso y la posible necesidad de un proveedor especializado.

El Rol del Alivio de Esfuerzos y el Tratamiento Térmico

Independientemente del método elegido (Maquinado CNC o Rectificado), la gestión de los esfuerzos internos en el material es crucial para lograr y mantener la planicidad, especialmente en piezas de grandes dimensiones. Los materiales, particularmente los aceros, pueden contener esfuerzos residuales de procesos anteriores como la laminación, el forjado o tratamientos térmicos. La remoción de material durante el maquinado o rectificado puede liberar estos esfuerzos, causando que la pieza se deforme.

Para mitigar este riesgo, en EDRA México recomendamos y aplicamos procesos de alivio de esfuerzos. Esto puede implicar un tratamiento térmico de relevado de esfuerzos intermedio, donde la pieza se calienta a una temperatura específica y se enfría lentamente para relajar la estructura interna del material. En algunos casos, se puede optar por un maquinado en etapas, permitiendo que la pieza 'descanse' entre operaciones para que los esfuerzos se reequilibren. Consulte con nuestro equipo técnico para determinar la estrategia más adecuada para su material y requisitos de planicidad.

Casos de Uso Típicos en la Industria

Maquinado CNC:

• Bases y Platos de Fijación: Para maquinaria que requiere múltiples características maquinadas con una planicidad controlada, pero no extrema.
• Componentes Estructurales Grandes: Donde la planicidad es importante para el ensamble, pero la rugosidad superficial no es crítica.
• Moldes y Troqueles con Geometría Compleja: Donde la versatilidad del CNC es indispensable para crear la forma deseada, y la planicidad es una de varias tolerancias críticas.

Placa Rectificada:

• Placas Patrón y Calibración: Donde la máxima planicidad es esencial para la metrología y la verificación dimensional.
• Componentes de Sellado de Alta Presión: Requieren una superficie extremadamente lisa y plana para evitar fugas.
• Guías Lineales y Superficies de Deslizamiento: Donde se necesita una fricción mínima y un movimiento suave.
• Bases para Equipos Ópticos o de Precisión Extrema: Donde cualquier desviación de la planicidad podría afectar el rendimiento.

Soluciones Híbridas (CNC + Rectificado):

• Grandes Bloques de Acero para Moldes/Matrices: Desbastados en CNC para remover la mayor parte del material y crear las características principales, seguidos de rectificado en las superficies críticas para lograr la planicidad final.
• Platos de Máquina Herramienta: Maquinados CNC para taladros y ranuras, luego rectificados para la superficie de montaje principal.

EDRA México: Su Aliado en Precisión y Planicidad

En EDRA México, estamos comprometidos con ofrecer soluciones de maquinado de la más alta calidad para la industria mexicana. Nuestra experiencia de más de 20 años en maquinado CNC, corte láser y soldadura nos posiciona como un socio estratégico para proyectos que demandan precisión y confiabilidad.

Contamos con la tecnología, la experiencia y el personal capacitado para asesorarle en la elección del método más adecuado para sus requerimientos de planicidad en grandes dimensiones. Entendemos que cada proyecto es único, y por ello, ofrecemos un análisis detallado de sus planos, especificaciones de material y tolerancias para proponer la solución más eficiente y costo-efectiva. Ya sea que su proyecto requiera la versatilidad del maquinado CNC, la precisión extrema de una placa rectificada, o una combinación inteligente de ambos, en EDRA México encontrará la experiencia y el compromiso para llevarlo a cabo con éxito. No dude en contactar a nuestro equipo técnico para discutir su próximo proyecto y descubrir cómo podemos ayudarle a alcanzar la planicidad perfecta.
