Introducción al Maquinado de Electroerosión (EDM)
En el dinámico mundo de la manufactura moderna, la demanda de componentes con geometrías cada vez más complejas, tolerancias extremadamente ajustadas y fabricados con materiales avanzados y de alta dureza es una constante. Los métodos de mecanizado tradicionales, aunque robustos y eficientes para un amplio rango de aplicaciones, a menudo encuentran sus límites al enfrentarse a estos desafíos. Es en este contexto donde el Maquinado por Electroerosión, o EDM (Electrical Discharge Machining), emerge como una solución tecnológica indispensable.
El EDM no es simplemente otra técnica de corte; es un proceso no convencional que ha revolucionado la capacidad de la industria para producir piezas que antes se consideraban imposibles o económicamente inviables de fabricar. En EDRA México, con más de dos décadas de experiencia en soluciones CNC, corte láser y soldadura en Iztapalapa, CDMX, entendemos a fondo la importancia de esta tecnología para nuestros clientes que buscan la excelencia en precisión y complejidad.
¿Qué es el Maquinado por Electroerosión (EDM)?
El Maquinado por Electroerosión es un proceso de fabricación que remueve material de una pieza de trabajo mediante descargas eléctricas controladas, o chispas, entre un electrodo y la pieza. A diferencia de los métodos de mecanizado convencionales que utilizan herramientas de corte físicas, el EDM no implica contacto mecánico directo entre la herramienta y el material. Esto lo convierte en un proceso ideal para trabajar con materiales extremadamente duros, que serían difíciles o imposibles de mecanizar con técnicas tradicionales.
El proceso se lleva a cabo en un medio dieléctrico (generalmente un fluido aislante) que inunda la zona de trabajo. Cuando se aplica un voltaje entre el electrodo y la pieza, y la distancia entre ellos es suficientemente pequeña, el campo eléctrico ioniza el dieléctrico, creando un canal conductor y generando una chispa. Esta chispa, con temperaturas localizadas extremadamente altas, vaporiza y funde pequeñas partículas de material tanto del electrodo como de la pieza de trabajo. El fluido dieléctrico luego arrastra estas partículas fundidas y vaporizadas, dejando una pequeña cavidad o cráter. Este ciclo se repite miles de veces por segundo, erosionando gradualmente el material y formando la geometría deseada.
Principios de Funcionamiento del EDM
El Rol del Electrodo y el Dieléctrico
El electrodo, que puede ser de grafito, cobre o una aleación especial, es la herramienta que replica la forma inversa de la característica que se desea crear en la pieza. Es crucial que el electrodo tenga una buena conductividad eléctrica y resistencia al desgaste. El fluido dieléctrico, por su parte, cumple varias funciones vitales: actúa como aislante hasta que se genera la chispa, enfría la zona de trabajo y, lo más importante, arrastra los residuos de material erodado, evitando cortocircuitos y manteniendo la eficiencia del proceso.
La Descarga Eléctrica Controlada
La clave del EDM reside en la capacidad de controlar con precisión la energía y la duración de cada descarga eléctrica. Un generador de pulsos de alta frecuencia suministra la energía necesaria para crear las chispas. Al ajustar parámetros como la corriente, el voltaje, el tiempo de encendido y apagado de las chispas, y la brecha entre el electrodo y la pieza, los ingenieros pueden controlar la tasa de remoción de material, la calidad del acabado superficial y la precisión dimensional. Esta capacidad de ajuste fino es lo que permite al EDM lograr resultados excepcionales.
Tipos de Maquinado por Electroerosión
EDM de Penetración (Sinker EDM o Ram EDM)

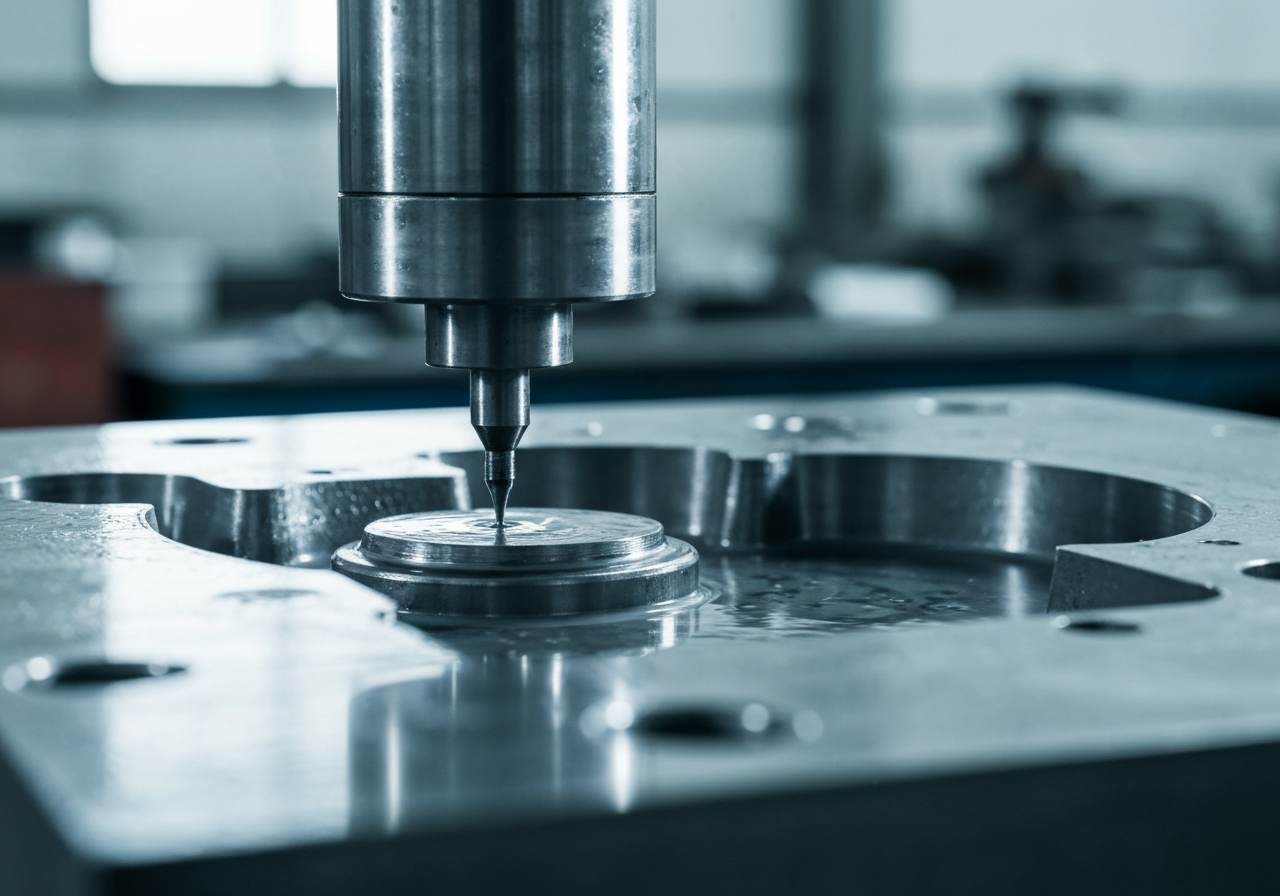

También conocido como EDM de cavidades o por inmersión, este método utiliza un electrodo con una forma predeterminada que es “hundido” o penetra en la pieza de trabajo para crear una cavidad inversa a la forma del electrodo. Es ideal para la fabricación de moldes y troqueles complejos, cavidades profundas y formas tridimensionales intrincadas. El electrodo se baja progresivamente hacia la pieza, realizando miles de descargas hasta alcanzar la profundidad y forma deseadas. Es un pilar fundamental en la industria de herramientas y matrices.
EDM por Hilo (Wire EDM o Wire-cut EDM)
El EDM por hilo utiliza un hilo conductor delgado (típicamente de latón o zinc-recubierto) como electrodo. Este hilo, que se desenrolla continuamente de un carrete, se guía a través de la pieza de trabajo mediante un sistema CNC de múltiples ejes. Actúa como una sierra de cinta de precisión, cortando contornos complejos y formas bidimensionales o cónicas. Es excepcionalmente preciso para cortar placas gruesas, fabricar punzones, matrices, engranajes y componentes con ranuras finas. Su capacidad para realizar cortes cónicos y ángulos variables lo hace invaluable para piezas con geometrías complejas que requieren una alta precisión en todo su espesor.
Ventajas Clave del EDM para la Manufactura Moderna
El Maquinado por Electroerosión ofrece una serie de ventajas distintivas que lo posicionan como una tecnología superior para aplicaciones específicas:
- Mecanizado de Materiales Duros: Es indiferente a la dureza del material, ya que el proceso se basa en propiedades eléctricas y térmicas, no mecánicas. Esto permite trabajar aceros endurecidos, carburos, titanio, Inconel y otras superaleaciones que serían imposibles o extremadamente costosas de mecanizar con métodos convencionales.
- Alta Precisión y Tolerancias Estrechas: El EDM es capaz de lograr precisiones dimensionales excepcionales y tolerancias muy ajustadas, a menudo en el rango de micras. Esto es crucial para industrias como la aeroespacial, médica y de moldes de alta precisión.
- Geometrías Complejas y Detalles Finos: Permite la creación de formas internas intrincadas, esquinas afiladas con radios mínimos, ranuras muy estrechas y orificios de pequeño diámetro que no podrían lograrse con herramientas de corte mecánicas.
- Acabado Superficial Superior: Aunque el acabado inicial puede ser rugoso, el EDM permite realizar pasadas de acabado (finishing passes) que mejoran significativamente la calidad de la superficie, reduciendo la necesidad de pulido posterior.
- Ausencia de Esfuerzos Mecánicos: Al no haber contacto físico, no se generan fuerzas de corte ni vibraciones que puedan deformar o dañar la pieza. Esto es vital para componentes delicados o de paredes delgadas.
- Minimización de Rebaba: El proceso de erosión eléctrica produce muy poca o ninguna rebaba, lo que reduce la necesidad de operaciones de desbarbado posteriores y optimiza los tiempos de producción.
Aplicaciones Industriales del Maquinado por Electroerosión
La versatilidad y precisión del EDM lo hacen indispensable en una amplia gama de industrias:
- Fabricación de Moldes y Troqueles: Es la tecnología por excelencia para crear cavidades complejas, insertos, núcleos y punzones con detalles finos y alta precisión para la inyección de plástico, fundición a presión y estampado.
- Industria Aeroespacial: Producción de componentes de turbinas, álabes, boquillas y piezas estructurales con aleaciones de alta resistencia al calor y al desgaste.
- Dispositivos Médicos: Fabricación de instrumental quirúrgico de precisión, implantes y componentes para equipos médicos que requieren tolerancias extremadamente ajustadas y acabados impecables.
- Automotriz: Creación de herramientas para la fabricación de componentes de motores, transmisiones y sistemas de inyección de combustible.
- Electrónica: Producción de conectores, microcomponentes y herramientas para la fabricación de semiconductores.
- Herramientas y Utillajes: Fabricación de herramientas de corte, calibradores y accesorios de alta precisión.
“El EDM ha democratizado la complejidad en la manufactura, permitiendo a ingenieros y diseñadores trascender las limitaciones de los métodos tradicionales y materializar ideas que antes eran solo un concepto.” – Equipo de Ingeniería, EDRA México.
Consideraciones y Limitaciones del EDM
Aunque el Maquinado por Electroerosión ofrece ventajas significativas, es importante considerar sus características:
- Materiales Conductivos: El EDM solo puede procesar materiales que sean conductores de electricidad. Esto excluye cerámicas puras o plásticos no conductivos, a menos que se les aplique un recubrimiento conductivo.
- Velocidad de Remoción de Material: Comparado con el mecanizado convencional, el EDM puede ser un proceso más lento, especialmente para grandes volúmenes de material. Sin embargo, su precisión y capacidad para trabajar materiales difíciles a menudo compensan este factor.
- Consumo de Electrodo: Durante el proceso, el electrodo también sufre desgaste (erosión). Para garantizar la precisión, es necesario monitorear y, en ocasiones, reemplazar los electrodos, especialmente en EDM de penetración. El EDM por hilo mitiga esto al usar hilo continuo.
- Costo Inicial: La inversión en equipos de EDM puede ser mayor que la de máquinas herramienta convencionales, aunque la eficiencia y la calidad de las piezas producidas justifican la inversión para aplicaciones específicas.
En EDRA México, nuestro equipo técnico está capacitado para asesorarle sobre la viabilidad y optimización del proceso EDM para sus proyectos, balanceando la complejidad, precisión y eficiencia.
El Futuro del Maquinado por Electroerosión en EDRA México
En EDRA México, reconocemos que el Maquinado por Electroerosión no es solo una tecnología del presente, sino una pieza fundamental para el futuro de la manufactura. Continuamente invertimos en equipos de última generación y en la capacitación de nuestro personal para ofrecer soluciones de EDM de penetración y por hilo que cumplan con los más altos estándares de calidad y precisión.
Nuestra experiencia de más de 20 años en Iztapalapa, CDMX, nos permite integrar el EDM con otras capacidades como corte láser, soldadura y maquinado CNC tradicional, ofreciendo a nuestros clientes soluciones integrales y optimizadas para sus proyectos más desafiantes. Si su proyecto requiere la fabricación de piezas con geometrías complejas, tolerancias estrechas o el uso de materiales avanzados, el Maquinado por Electroerosión es una opción que no debe pasar por alto. Le invitamos a contactar a nuestro equipo técnico para explorar cómo podemos ayudarle a llevar sus diseños del concepto a la realidad con la máxima precisión.
