Introducción: La Clave para un Maquinado CNC Eficiente
En el competitivo mundo de la manufactura moderna, la eficiencia es primordial. Para empresas como EDRA México, con más de dos décadas de experiencia en CNC, corte láser y soldadura, sabemos que la optimización no comienza en la máquina, sino mucho antes: en la fase de diseño. Un diseño bien concebido para el maquinado (DFM - Design for Manufacturability) es el pilar fundamental para reducir costos, minimizar los tiempos de entrega y garantizar la calidad superior de los componentes.
Este artículo está dirigido a gerentes de planta, ingenieros de manufactura y compradores industriales que buscan maximizar el valor de sus proyectos de maquinado CNC. Exploraremos estrategias prácticas y consideraciones clave que, implementadas desde la etapa de diseño, pueden generar ahorros significativos y acelerar la producción, elementos cruciales para mantener la competitividad en el mercado.
¿Qué es el Diseño para Maquinabilidad (DFM) y por qué es Crucial?
El Diseño para Maquinabilidad (DFM) es una metodología de ingeniería que se enfoca en simplificar el diseño de un producto para facilitar su fabricación. En el contexto del maquinado CNC, esto significa crear piezas que sean fáciles, rápidas y económicas de producir utilizando máquinas controladas numéricamente.
La importancia del DFM radica en su capacidad para impactar directamente en el resultado final de un proyecto. Un diseño que ignora los principios de DFM puede resultar en:
- Costos elevados: Debido a la necesidad de herramientas especiales, configuraciones complejas o mayor tiempo de maquinado.
- Tiempos de entrega prolongados: Por la dificultad de la manufactura o la necesidad de múltiples operaciones.
- Problemas de calidad: Mayor riesgo de errores, piezas fuera de tolerancia o acabados superficiales deficientes.
- Desperdicio de material: Diseños ineficientes que generan más chatarra.
Al aplicar DFM, no solo se optimiza la producción, sino que también se fomenta una colaboración más estrecha entre los equipos de diseño e ingeniería de manufactura, garantizando que el producto final no solo cumpla con sus funciones, sino que también sea viable y rentable de fabricar.
Simplificación de la Geometría: Menos es Más
Una de las estrategias más efectivas para optimizar un diseño para maquinado CNC es la simplificación de su geometría. Cada característica compleja en una pieza implica un mayor tiempo de maquinado, herramientas más especializadas y, consecuentemente, un costo más elevado.
Evitar Características Complejas y Cavidades Profundas
Las cavidades profundas con esquinas internas afiladas son particularmente problemáticas. Requieren herramientas de corte de menor diámetro que son más propensas a la vibración y rotura, y exigen múltiples pasadas para remover el material. Opte por:

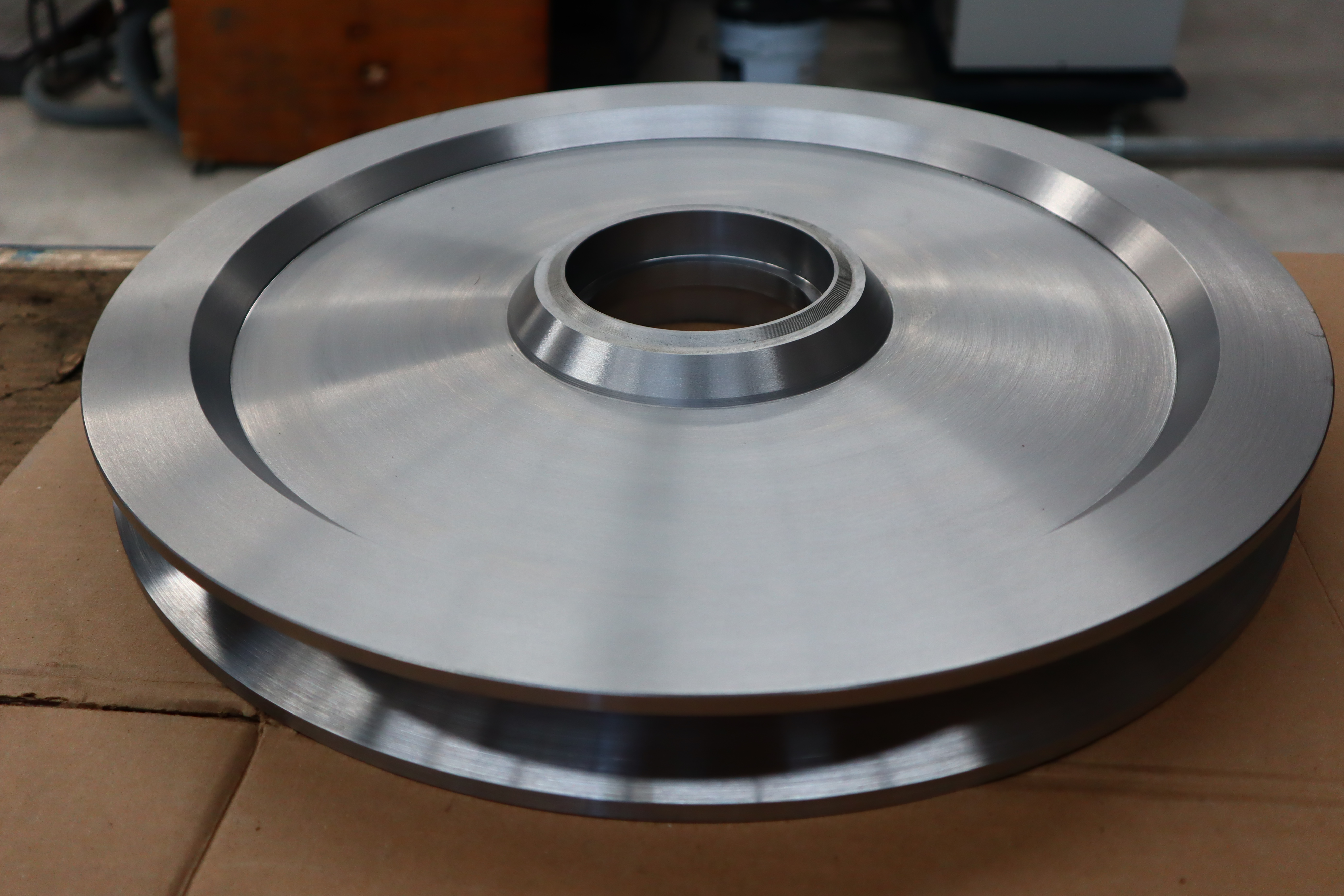

- Radios de esquina internos generosos: Siempre que sea posible, especifique radios de esquina internos más grandes. Esto permite el uso de herramientas de mayor diámetro, que son más rígidas, cortan más rápido y duran más. Un radio igual o mayor al de la herramienta de corte es ideal.
- Profundidad de cavidad limitada: Intente mantener las cavidades a una profundidad razonable. Para cavidades muy profundas, considere un diseño que pueda ser maquinado desde ambos lados o ensamblado a partir de varias piezas más sencillas.
- Eliminar características innecesarias: Revise cada característica del diseño y pregúntese si es absolutamente esencial para la función de la pieza. Pequeños chaflanes, bordes redondeados o protuberancias que no aportan valor funcional pueden ser eliminados para simplificar el maquinado.
Diseños Paramétricos y Estándares
Utilizar software de diseño paramétrico permite realizar cambios de manera eficiente y probar diferentes configuraciones. Además, emplear características estándar (agujeros, roscas, ranuras) siempre que sea posible reduce la necesidad de herramientas personalizadas y optimiza los tiempos de programación.
Optimización de Tolerancias y Acabados Superficiales
Las tolerancias dimensionales y los requisitos de acabado superficial son factores críticos que influyen directamente en el costo y el tiempo de maquinado. Especificar tolerancias más ajustadas o acabados superficiales más finos de lo necesario puede encarecer drásticamente la producción.
Tolerancias Justas: No Más Estrictas de lo Necesario
Cada vez que se especifica una tolerancia más estricta, la máquina CNC debe trabajar con mayor precisión, lo que implica:
- Menores velocidades de avance y corte: Para asegurar la exactitud dimensional.
- Mayor número de pasadas: Para lograr la precisión deseada.
- Herramientas de corte más nuevas o especializadas: Para mantener la agudeza del filo.
- Mayor tiempo de inspección: Para verificar el cumplimiento de la tolerancia.
Es fundamental que los ingenieros de diseño comprendan la función de cada característica y especifiquen tolerancias que sean funcionalmente necesarias, no arbitrariamente ajustadas. Un análisis de pila de tolerancias puede ayudar a identificar dónde se pueden relajar las tolerancias sin comprometer el rendimiento de la pieza o el ensamblaje.
Acabados Superficiales: Encuentre el Equilibrio
Similar a las tolerancias, un acabado superficial más fino (menor rugosidad) requiere más tiempo de maquinado, utilizando herramientas de acabado y pasadas más lentas y ligeras. En muchos casos, un acabado superficial estándar es perfectamente aceptable para la funcionalidad de la pieza.
"La manufactura es un proceso de reducción. Cuanto más material se tenga que quitar, más tiempo y dinero costará. Diseñar con esto en mente es clave para la eficiencia." - Equipo de Ingeniería, EDRA México.
Considere el entorno operativo de la pieza y su función. ¿Requiere resistencia a la fatiga, baja fricción, o es puramente estética? Ajuste el acabado superficial a estos requisitos específicos.
Selección de Materiales y Consideraciones de Fijación
La elección del material y cómo se sujetará la pieza durante el maquinado son decisiones que impactan significativamente la eficiencia y el costo.
Materiales: Maquinabilidad y Costo
No todos los materiales se comportan igual bajo la herramienta de corte. Algunos son más fáciles de maquinar que otros, lo que afecta directamente la velocidad de corte, la vida útil de la herramienta y el tiempo total de maquinado.
- Maquinabilidad: Materiales como el aluminio, latón y algunos aceros de baja aleación son generalmente más fáciles de maquinar. Aceros inoxidables, aleaciones de titanio y superaleaciones son más desafiantes y requieren velocidades de corte más bajas y herramientas más robustas o especializadas.
- Costo del material vs. costo de maquinado: A veces, un material más caro pero más fácil de maquinar puede resultar en un costo total de pieza más bajo debido a la reducción en el tiempo de maquinado y el desgaste de la herramienta. Realice un análisis de costo total para tomar la mejor decisión.
- Disponibilidad: Elija materiales que sean fácilmente accesibles en el mercado local para evitar retrasos y costos adicionales de transporte.
Fijación (Clamping) y Estabilidad
La forma en que la pieza se sujeta a la máquina CNC es crucial para la estabilidad del proceso y la precisión dimensional. Un diseño que facilita una fijación segura y rígida puede prevenir vibraciones, mejorar el acabado superficial y reducir el riesgo de errores.
- Puntos de sujeción accesibles: Asegure que haya suficiente material y espacio en el diseño para que las mordazas o accesorios de sujeción puedan sujetar la pieza de forma segura sin interferir con la trayectoria de la herramienta.
- Minimizar reconfiguraciones: Cada vez que una pieza debe ser removida, reorientada y re-sujeta, se añade tiempo y riesgo de error. Diseñe piezas que puedan ser maquinadas en el menor número de configuraciones posible.
- Considerar el "stock" inicial: Piense en el tamaño y la forma del material en bruto. Un diseño que se ajuste bien a tamaños de stock estándar puede reducir el desperdicio y simplificar la sujeción.
Estrategias de Diseño para Reducir el Tiempo de Maquinado
Más allá de la simplificación geométrica, existen estrategias específicas de diseño que pueden acortar significativamente los tiempos de ciclo de maquinado.
Diseño para Herramientas Estándar
Siempre que sea posible, diseñe características que puedan ser maquinadas con herramientas estándar disponibles en el mercado. Las herramientas personalizadas son costosas y tienen largos plazos de entrega.
- Diámetros de agujero estándar: Utilice diámetros de broca y fresa estándar.
- Roscas estándar: Especifique roscas métricas o en pulgadas comunes.
- Radios de esquina: Elija radios que coincidan con los diámetros de fresas estándar.
Minimizar Cambios de Herramienta
Cada cambio de herramienta en una máquina CNC añade tiempo al ciclo total. Agrupe características que puedan ser maquinadas con la misma herramienta o con herramientas similares en una misma operación. Por ejemplo, intente que todos los agujeros de un determinado diámetro se maquinen en la misma configuración.
Consideraciones de Flujo de Viruta
Un diseño que permite una fácil evacuación de la viruta es esencial. Las virutas acumuladas pueden interferir con el corte, dañar la herramienta o la pieza, y requerir pausas para su limpieza. Diseñe características con geometrías que permitan que las virutas caigan o sean arrastradas fácilmente por el refrigerante.
La Importancia de la Colaboración con su Proveedor CNC
Incluso con los mejores conocimientos de DFM, la experiencia de su proveedor de maquinado CNC es invaluable. En EDRA México, hemos visto innumerables diseños y podemos ofrecer perspectivas únicas para optimizar sus proyectos.
Comunicación Temprana y Abierta
Involucre a su proveedor desde las primeras etapas del diseño. Comparta sus archivos CAD y sus requisitos funcionales. Un buen proveedor puede identificar desafíos potenciales y sugerir modificaciones antes de que el diseño esté completamente finalizado, ahorrando tiempo y dinero en etapas posteriores.
- Revisiones de diseño: Permita que el equipo de ingeniería de EDRA revise sus diseños. Podemos ofrecer sugerencias sobre tolerancias, radios, profundidades y secuencias de maquinado que quizás no haya considerado.
- Prototipos y pruebas: Para piezas críticas o complejas, considere la fabricación de prototipos. Esto permite validar el diseño y el proceso de maquinado a menor escala antes de la producción en volumen.
Nuestra experiencia de más de 20 años en la industria nos permite no solo ejecutar sus diseños, sino también asesorarle para que estos sean los más eficientes y rentables posibles. Trabajar juntos garantiza que el producto final no solo cumpla con sus expectativas, sino que las supere en términos de eficiencia de producción.
Conclusión: Diseñando para el Éxito con EDRA México
La optimización de diseños para maquinado CNC no es solo una buena práctica; es una necesidad estratégica en el entorno manufacturero actual. Al implementar principios de Diseño para Maquinabilidad (DFM), como la simplificación geométrica, la gestión inteligente de tolerancias y acabados, la selección adecuada de materiales y la colaboración temprana con su proveedor, puede reducir drásticamente los costos, acelerar los tiempos de entrega y mejorar la calidad general de sus componentes.
En EDRA México, estamos comprometidos a ser su socio estratégico. Nuestra experiencia y tecnología de punta en Iztapalapa CDMX nos permiten ofrecerle soluciones de maquinado CNC de alta calidad, y nuestro equipo técnico está siempre listo para asesorarle en la optimización de sus diseños. No deje que un diseño ineficiente comprometa su proyecto. Contacte a nuestro equipo hoy mismo y descubra cómo podemos ayudarle a llevar sus ideas del concepto a la realidad de la manera más eficiente y rentable posible.
