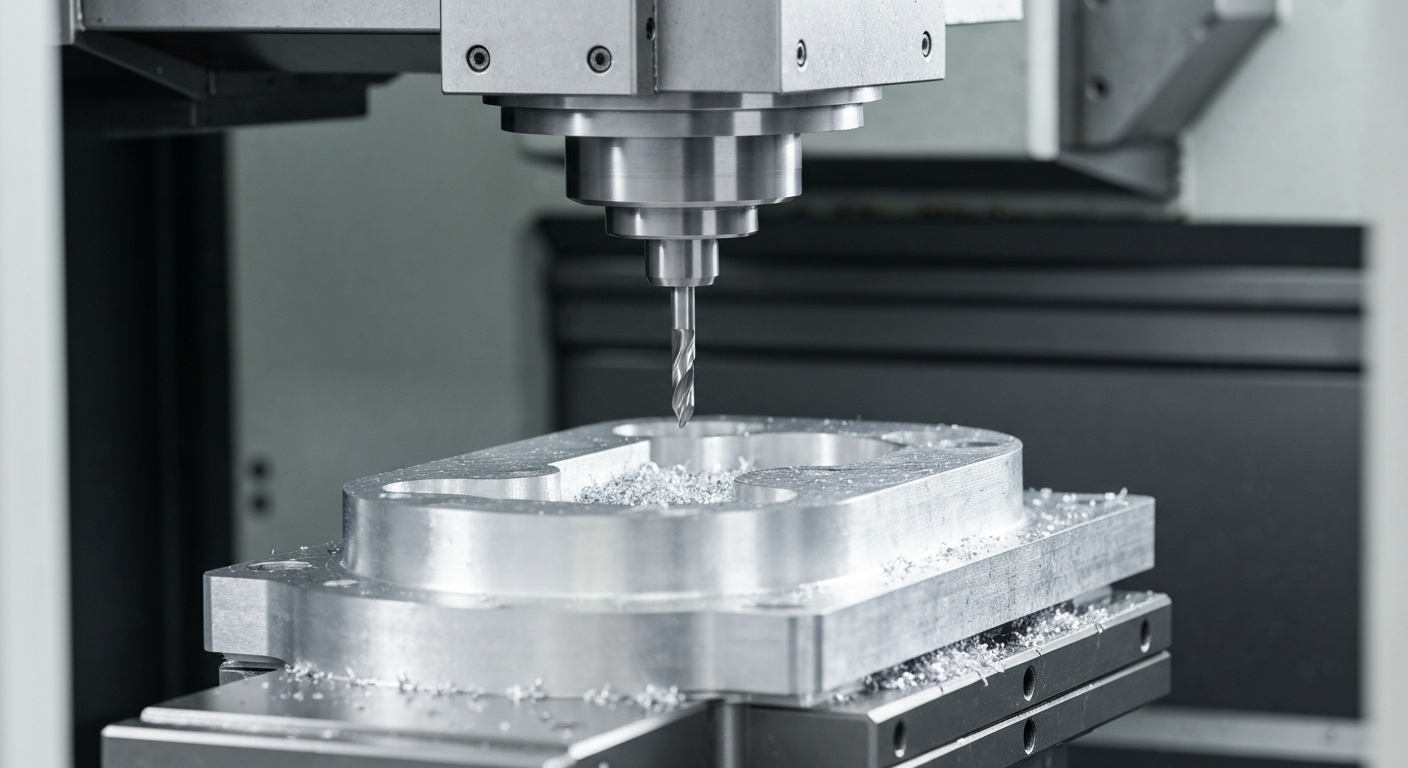

Introducción: La Clave Oculta en el Diseño de Piezas CNC
En el competitivo mundo de la manufactura moderna, la optimización de procesos es una búsqueda constante. Para empresas como EDRA México, con más de dos décadas de experiencia en maquinado CNC, corte láser y soldadura, sabemos que la eficiencia no solo radica en la potencia de la máquina o la habilidad del operador, sino fundamentalmente en el diseño inicial de la pieza. La geometría de una componente, aparentemente un detalle de ingeniería, es en realidad un factor determinante que impacta directamente en los tiempos de ciclo, el desgaste de herramientas, la calidad del acabado y, en última instancia, en el costo total de fabricación.
Este artículo explora cómo una aproximación proactiva al diseño de geometrías, con un enfoque en la manufacturabilidad (DFM - Design for Manufacturability), puede transformar radicalmente sus operaciones de maquinado CNC. Dirigido a gerentes de planta, ingenieros de manufactura y compradores industriales, nuestro objetivo es proporcionar herramientas y conocimientos prácticos para maximizar la eficiencia y reducir costos, asegurando que cada pieza no solo cumpla con sus especificaciones funcionales, sino que también sea óptima para su producción.
Entendiendo el Impacto de la Geometría en el Maquinado CNC
Cada característica geométrica de una pieza – radios, ángulos, profundidades, paredes delgadas, cavidades – presenta un desafío único para el proceso de maquinado CNC. Una geometría compleja no solo requiere trayectorias de herramienta más intrincadas y tiempos de programación más largos, sino que también puede demandar herramientas especializadas, múltiples configuraciones de la pieza y ciclos de maquinado prolongados. Estos factores se traducen directamente en mayores costos de producción y menores márgenes de ganancia.
Por el contrario, un diseño inteligente que considera las limitaciones y capacidades del maquinado CNC desde las primeras etapas puede simplificar significativamente el proceso. Esto no implica comprometer la funcionalidad o el rendimiento de la pieza, sino buscar soluciones de diseño que sean inherentemente más 'amigables' para el maquinado. La clave está en encontrar el equilibrio entre la estética, la función y la manufacturabilidad, un principio que en EDRA México hemos perfeccionado a lo largo de nuestros más de 20 años de experiencia.
La Relación entre Diseño y Tiempo de Maquinado
El tiempo de maquinado es uno de los mayores impulsores de costos en la fabricación CNC. Geometrías con ángulos agudos internos, cavidades profundas y paredes delgadas a menudo requieren pasadas de herramienta más lentas, herramientas de menor diámetro o herramientas de radio reducido para evitar la acumulación de material y el sobrecalentamiento. Esto no solo extiende el tiempo de ciclo, sino que también puede aumentar el desgaste de la herramienta y el riesgo de rechazos. Un diseño simplificado puede reducir drásticamente estos tiempos, permitiendo una producción más rápida y un mayor rendimiento.
Principios de Diseño para Manufactura (DFM) en CNC
El Diseño para Manufactura (DFM) es una metodología que busca optimizar el diseño de un producto para facilitar su fabricación, reduciendo costos y mejorando la calidad. Aplicado al maquinado CNC, el DFM se centra en crear geometrías que sean eficientes de producir utilizando técnicas y herramientas estándar de CNC. Adoptar estos principios desde la etapa de diseño puede generar ahorros significativos y agilizar el proceso de producción.
- Simplificación de Características: Evite complejidades innecesarias. Cada radio, chaflán o ranura debe tener una justificación funcional clara. Si una característica puede ser simplificada sin afectar el rendimiento, hágalo.
- Estandarización de Radios: Utilice radios internos y externos estandarizados o consistentes siempre que sea posible. Esto reduce la necesidad de cambios de herramienta y simplifica la programación.
- Consideración de Ángulos de Desahogo: Para cavidades y bolsillos, considere ángulos de desahogo o radios generosos en las esquinas internas. Esto permite el uso de herramientas más grandes y rígidas, acelerando el maquinado y reduciendo el desgaste de la herramienta.
- Acceso de Herramientas: Asegúrese de que todas las características sean accesibles para las herramientas de corte. Las cavidades muy profundas y estrechas o las características ocultas pueden requerir herramientas especiales o configuraciones complejas, aumentando los costos.
Minimizando Configuraciones y Sujeciones
Cada vez que una pieza debe ser reorientada o sujeta de una manera diferente en la máquina CNC, se incurre en tiempo y riesgo de error. Los principios DFM promueven diseños que permiten el maquinado de la mayor cantidad de características posible en una sola configuración. Esto no solo ahorra tiempo, sino que también mejora la precisión dimensional al reducir el número de referencias y la acumulación de errores de posicionamiento. Es una estrategia central para la eficiencia que en EDRA México implementamos constantemente.
Estrategias Específicas de Optimización Geométrica
A continuación, detallamos algunas estrategias prácticas que pueden implementar en sus diseños para lograr una mayor eficiencia en el maquinado CNC. Estas recomendaciones provienen de nuestra experiencia directa en la fabricación de componentes de alta precisión para diversas industrias.
- Radios de Esquina Interna: Opte por radios internos lo más grandes posible. Esto permite el uso de herramientas de mayor diámetro, que son más rígidas, cortan más rápido y tienen una vida útil más larga. Si las esquinas deben ser cuadradas, considere diseños con 'alivios de esquina' (dog-bones) para permitir que la herramienta de radio estándar termine la esquina sin dejar material excesivo.
- Profundidades de Cavidad: Limite la relación profundidad-ancho de las cavidades. Las cavidades excesivamente profundas requieren herramientas largas y delgadas que son propensas a la vibración, lo que resulta en un acabado deficiente, mayor desgaste de la herramienta y tiempos de maquinado más lentos. Si una cavidad profunda es inevitable, considere la posibilidad de dividirla en secciones o de diseñarla con paredes ligeramente inclinadas (draft angles) para facilitar la evacuación de la viruta.
- Espesor de Pared: Evite paredes excesivamente delgadas, ya que son propensas a la vibración y la deformación durante el maquinado. Esto puede llevar a tolerancias fuera de especificación y un mal acabado superficial. Un espesor de pared mínimo recomendado puede variar ampliamente según el material y la aplicación, consulte con nuestro equipo técnico para recomendaciones específicas.
- Tolerancias: Especifique tolerancias tan amplias como sea posible sin comprometer la funcionalidad. Las tolerancias muy ajustadas requieren procesos de maquinado más lentos, herramientas más precisas y, a menudo, operaciones de acabado adicionales, lo que incrementa significativamente el costo.
“La calidad no es un acto, es un hábito. Y en el maquinado CNC, ese hábito comienza con un diseño inteligente.” — Aristóteles, adaptado a la manufactura moderna.
Selección de Materiales y su Impacto en la Geometría
La elección del material es un factor crítico que interactúa directamente con la optimización geométrica. Algunos materiales son inherentemente más difíciles de maquinar que otros, lo que puede imponer restricciones adicionales en la complejidad de las geometrías que se pueden lograr de manera eficiente. Materiales blandos como algunos aluminios son más permisivos, mientras que aleaciones de alta resistencia como el acero inoxidable o el titanio requieren consideraciones de diseño más estrictas.
Para materiales de difícil maquinado, es aún más crucial simplificar las geometrías, evitar paredes delgadas y optar por radios generosos. Esto ayuda a reducir la generación de calor, previene el endurecimiento por trabajo y prolonga la vida útil de la herramienta. En EDRA México, asesoramos a nuestros clientes sobre la mejor combinación de material y diseño para sus aplicaciones, garantizando la funcionalidad y la manufacturabilidad.
Consideraciones para Materiales Especiales
Al trabajar con materiales exóticos o de alto rendimiento, la rigidez del material y su conductividad térmica deben ser tenidas en cuenta en el diseño. Por ejemplo, materiales con baja conductividad térmica pueden acumular calor en la zona de corte, lo que exige geometrías que permitan una evacuación eficiente de la viruta y el uso de refrigerantes específicos. Las geometrías que facilitan un flujo de viruta constante y sin obstrucciones son preferibles para evitar el re-corte y el daño a la herramienta.
Herramientas de Software y Simulación para la Optimización
En la era digital, las herramientas de software juegan un papel indispensable en la optimización de geometrías para el maquinado CNC. Los programas CAD/CAM modernos no solo permiten el diseño y la programación de trayectorias de herramientas, sino que también ofrecen potentes capacidades de simulación y análisis. Estas herramientas pueden predecir cómo se comportará una geometría durante el maquinado, identificando posibles problemas antes de que se corte la primera pieza.
- Software CAD (Diseño Asistido por Computadora): Permite a los diseñadores crear modelos 3D detallados y evaluar la manufacturabilidad de las características geométricas. Algunas soluciones CAD incluyen módulos DFM que sugieren modificaciones para optimizar el diseño.
- Software CAM (Manufactura Asistida por Computadora): Genera las trayectorias de herramienta y el código G para la máquina CNC. Las funciones avanzadas de CAM pueden optimizar estas trayectorias para reducir el tiempo de maquinado y mejorar la calidad del acabado, incluso en geometrías complejas.
- Software de Simulación y Verificación: Permite simular el proceso de maquinado en un entorno virtual, detectando colisiones, sobrecorte, material remanente y otros problemas. Esto es crucial para validar la geometría y la programación antes de la producción física, ahorrando tiempo y material.
El Rol de la Simulación
La simulación es una herramienta invaluable. Permite a los ingenieros visualizar el proceso de corte, identificar áreas problemáticas como esquinas con exceso de material o zonas donde la herramienta podría vibrar excesivamente. Al ajustar el diseño en función de los resultados de la simulación, se pueden realizar mejoras significativas en la eficiencia y la calidad, reduciendo el riesgo de errores costosos en la producción real. En EDRA México, utilizamos estas tecnologías para asegurar la máxima precisión y eficiencia en cada proyecto.
Colaboración entre Diseño e Ingeniería de Manufactura
Uno de los pilares fundamentales para el éxito en la optimización de geometrías es la estrecha colaboración entre los equipos de diseño y los ingenieros de manufactura. A menudo, los diseñadores se centran principalmente en la funcionalidad y la estética, mientras que los ingenieros de manufactura comprenden las complejidades y limitaciones del proceso de producción. Cerrar esta brecha de comunicación es vital.
Desde las etapas iniciales del desarrollo del producto, es crucial que ambos equipos trabajen de la mano. Los ingenieros de manufactura pueden proporcionar retroalimentación valiosa sobre la viabilidad de ciertas características geométricas, sugiriendo alternativas más eficientes sin comprometer el rendimiento. Esta iteración temprana puede prevenir costosos rediseños y retrasos en etapas posteriores del ciclo de vida del producto.
La Experiencia de EDRA México a su Servicio
En EDRA México, no solo somos un proveedor de servicios de maquinado CNC; somos un socio estratégico. Nuestro equipo de ingenieros cuenta con la experiencia y el conocimiento para asesorar a nuestros clientes en la optimización de sus diseños. Ofrecemos consultoría en DFM, ayudando a identificar oportunidades para simplificar geometrías, seleccionar materiales adecuados y aplicar las mejores prácticas para reducir tiempos de ciclo y costos de producción. Nuestra meta es que sus piezas no solo funcionen perfectamente, sino que también se fabriquen de la manera más eficiente posible.
Conclusión: Diseñando para el Éxito en Maquinado CNC
La optimización de geometrías para el maquinado CNC no es solo una buena práctica; es una necesidad estratégica en el panorama industrial actual. Al adoptar principios de Diseño para Manufactura (DFM), considerar el impacto del material, y aprovechar las herramientas de software avanzadas, las empresas pueden lograr mejoras sustanciales en la eficiencia de sus procesos, la reducción de costos y la calidad de sus productos.
En EDRA México, estamos comprometidos con la excelencia en cada etapa del proceso de fabricación. Desde nuestra planta en Iztapalapa, CDMX, hemos apoyado a innumerables clientes durante más de dos décadas, transformando sus ideas en componentes de precisión. Si busca maximizar el valor de sus proyectos de maquinado CNC y llevar sus diseños al siguiente nivel de eficiencia, le invitamos a contactar a nuestro equipo de expertos. Juntos, podemos diseñar para el éxito.
